Hydraulikverschraubungen
Hydraulikverschraubungen gehören zu den wichtigsten Verbindungselementen hydraulischer Anlagen. Je nach Anwendung kommen unterschiedliche Gewindesysteme, Dichtarten und Bauformen zum Einsatz, die auf die jeweiligen technischen Anforderungen abgestimmt sind. In dieser Kategorie finden Sie Hydraulikverschraubungen für metrische und internationale Verbindungssysteme sowie zahlreiche Ausführungen für Rohr-, Schlauch- und Geräteanschlüsse. Die einzelnen Unterkategorien führen Sie gezielt zu den passenden Gewindesystemen, Bauformen und Verbindungslösungen für unterschiedlichste hydraulische Anwendungen.
Hydraulikverschraubungen – Verbindungstechnik für hydraulische Systeme
Hydraulikverschraubungen verbinden Rohrleitungen, Hydraulikschläuche und Hydraulikkomponenten zu einem geschlossenen Leitungssystem. Sie unterscheiden sich je nach Anwendung durch Bauform, Anschlussstandard, Gewindeart und Dichtsystem und bilden die Grundlage für unterschiedlichste hydraulische Verbindungen im Maschinen- und Anlagenbau, in der Land- und Forsttechnik, bei Baumaschinen sowie in stationären und mobilen Hydraulikanlagen.
Die Kategorie umfasst Hydraulikverschraubungen für metrische und internationale Verbindungssysteme sowie zahlreiche Bauformen für unterschiedliche Einbausituationen. Dazu gehören unter anderem gerade Verschraubungen, Winkelverschraubungen, T-Verschraubungen, Schottverschraubungen, Kreuzverschraubungen, Reduzierverschraubungen, Einschraubverschraubungen, SAE-Flanschverschraubungen, Verschlussstopfen und Adapter. Ergänzt wird das Sortiment durch Verschraubungen mit metrischen Gewinden, BSPP-, BSPT-, NPT-, JIC- und ORFS-Anschlüssen.
Die Auswahl einer Hydraulikverschraubung erfolgt nicht ausschließlich über die Gewindegröße. Entscheidend sind das jeweilige Verbindungssystem, die Art der Abdichtung, die Anschlussgeometrie sowie die technischen Anforderungen der Anwendung. Bereits geringe Unterschiede bei Gewindeprofilen oder Dichtflächen können dazu führen, dass Komponenten trotz gleicher Nenngröße nicht miteinander kombiniert werden können. Vor der Auswahl sollten daher die technischen Merkmale der vorhandenen Verbindung eindeutig bestimmt werden.
Innerhalb der Unterkategorien finden Sie Hydraulikverschraubungen übersichtlich nach Gewindesystem, Bauform und Einsatzbereich gegliedert. Dadurch lassen sich passende Verbindungselemente gezielt auswählen – unabhängig davon, ob einzelne Komponenten ersetzt, bestehende Anlagen erweitert oder neue Hydrauliksysteme aufgebaut werden.
Hydraulikanschlüsse bestimmen
Metrisch leicht 24°-Konus nach DIN 2353
| Leichte Baureihe | Anschlussgewinde | Außengewinde-Ø | Innengewinde-Ø |
|---|---|---|---|
| L06 | M12 × 1,5 | 12 mm | 10,38 mm |
| L08 | M14 × 1,5 | 14 mm | 12,38 mm |
| L10 | M16 × 1,5 | 16 mm | 14,38 mm |
| L12 | M18 × 1,5 | 18 mm | 16,38 mm |
| L15 | M22 × 1,5 | 22 mm | 20,38 mm |
| L18 | M26 × 1,5 | 26 mm | 24,38 mm |
| L22 | M30 × 2 | 30 mm | 27,84 mm |
| L28 | M36 × 2 | 36 mm | 33,84 mm |
| L35 | M45 × 2 | 45 mm | 42,84 mm |
| L42 | M52 × 2 | 52 mm | 49,84 mm |
Metrisch schwer 24°-Konus nach DIN 2353
| Schwere Baureihe | Anschlussgewinde | Außengewinde-Ø | Innengewinde-Ø |
|---|---|---|---|
| S06 | M14 × 1,5 | 14 mm | 12,38 mm |
| S08 | M16 × 1,5 | 16 mm | 14,38 mm |
| S10 | M18 × 1,5 | 18 mm | 16,35 mm |
| S12 | M20 × 1,5 | 20 mm | 18,38 mm |
| S14 | M22 × 1,5 | 22 mm | 20,38 mm |
| S16 | M24 × 1,5 | 24 mm | 22,38 mm |
| S20 | M30 × 2 | 30 mm | 27,84 mm |
| S25 | M36 × 2 | 36 mm | 33,84 mm |
| S30 | M42 × 2 | 42 mm | 39,84 mm |
| S38 | M52 × 2 | 52 mm | 49,84 mm |
BSPP zöllig 60°-Konus
| Gewinde | Außengewinde-Ø | Innengewinde-Ø |
|---|---|---|
| G1/8"-28 BSPP | 9,73 mm | 8,57 mm |
| G1/4"-19 BSPP | 13,16 mm | 11,45 mm |
| G3/8"-19 BSPP | 16,66 mm | 14,95 mm |
| G1/2"-14 BSPP | 20,96 mm | 18,63 mm |
| G5/8"-14 BSPP | 22,91 mm | 20,59 mm |
| G3/4"-14 BSPP | 26,44 mm | 24,12 mm |
| G1"-11 BSPP | 33,25 mm | 30,29 mm |
| G1.1/4"-11 BSPP | 41,91 mm | 38,95 mm |
| G1.1/2"-11 BSPP | 47,80 mm | 44,85 mm |
| G2"-11 BSPP | 59,62 mm | 56,66 mm |
| G2.1/2"-11 BSPP | 75,18 mm | 72,23 mm |
| G3"-11 BSPP | 87,88 mm | 84,93 mm |
| G4"-11 BSPP | 113,03 mm | 110,07 mm |

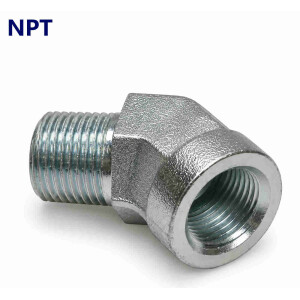

NPT Kegelig
| Gewinde | Außengewinde-Ø | Innengewinde-Ø |
|---|---|---|
| 1/16"-27 NPT | 7,89 mm | 6,00 mm |
| 1/8"-27 NPT | 10,24 mm | 8,25 mm |
| 1/4"-18 NPT | 13,61 mm | 10,70 mm |
| 3/8"-18 NPT | 17,05 mm | 14,10 mm |
| 1/2"-14 NPT | 21,22 mm | 17,40 mm |
| 3/4"-14 NPT | 26,56 mm | 22,60 mm |
| 1"-11,5 NPT | 33,28 mm | 28,50 mm |
| 1.1/4"-11,5 NPT | 41,98 mm | 37,00 mm |
| 1.1/2"-11,5 NPT | 48,05 mm | 43,50 mm |
| 2"-11,5 NPT | 60,09 mm | 55,00 mm |
| 2.1/2"-11,5 NPT | 72,69 mm | 65,50 mm |
| 3"-11,5 NPT | 88,60 mm | 81,50 mm |
| 4"-11,5 NPT | 113,97 mm | 107,00 mm |
JIC 74°-Konus
| Gewinde | Außengewinde-Ø | Innengewinde-Ø |
|---|---|---|
| 1/4"-24 UNF | 6,35 mm | 5,5 mm |
| 5/16"-24 UNF | 7,94 mm | 7,15 mm |
| 3/8"-24 UNF | 9,52 mm | 8,60 mm |
| 7/16"-20 UNF | 11,07 mm | 10,00 mm |
| 1/2"-20 UNF | 12,70 mm | 11,60 mm |
| 9/16"-18 UNF | 14,25 mm | 13,00 mm |
| 5/8"-18 UNF | 15,87 mm | 14,50 mm |
| 3/4"-16 UNF | 19,00 mm | 17,60 mm |
| 7/8"-14 UNF | 22,17 mm | 20,50 mm |
| 1.1/16"-12 UN | 26,95 mm | 25,00 mm |
| 1.3/16"-12 UN | 30,10 mm | 27,50 mm |
| 1.5/16"-12 UN | 33,30 mm | 31,30 mm |
| 1.5/8"-12 UN | 41,22 mm | 39,20 mm |
| 1.7/8"-12 UN | 47,57 mm | 45,60 mm |
| 2.1/2"-12 UN | 63,45 mm | 61,50 mm |
ORFS Flachdichtend
| Gewinde | Außengewinde-Ø | Innengewinde-Ø |
|---|---|---|
| 9/16"-18 UNF | 14,25 mm | 13,00 mm |
| 11/16"-16 UN | 17,40 mm | 15,40 mm |
| 13/16"-16 UN | 20,50 mm | 18,60 mm |
| 1"-14 UNS | 25,3 mm | 23,10 mm |
| 1.3/16"-12 UN | 30,10 mm | 27,50 mm |
| 1.7/16"-12 UN | 36,40 mm | 33,80 mm |
| 1.11/16"-12 UN | 42,80 mm | 40,20 mm |
| 2"-12 UN | 50,70 mm | 48,10 mm |
