SAE-Flanschverschraubungen mit JIC-Anschluss
SAE-Flanschverschraubungen mit JIC-Anschluss verbinden einen SAE-Flanschanschluss mit einem JIC-Gewinde (UN/UNF). Sie werden eingesetzt, wenn hydraulische Komponenten mit SAE-Flanschanschluss an Leitungen oder Verschraubungen mit JIC-Anschluss angebunden werden sollen. Je nach Ausführung sind die Flanschverschraubungen für 3000 PSI oder 6000 PSI erhältlich.
Die Abdichtung auf der Flanschseite erfolgt über den O-Ring im Flanschteller. Auf der JIC-Seite wird die Verbindung über einen 74°-Innen- oder Außenkonus abgedichtet. Das JIC-Gewinde dient dabei ausschließlich der Verschraubung, während die eigentliche Dichtwirkung über die Konusflächen entsteht.
Für die Montage werden passende SAE-Flanschhälften benötigt, welche den Flanschteller auf der Anschlussfläche befestigen. Bei der Auswahl der richtigen Flanschverschraubung sollten Flanschgröße, Druckklasse (3000 oder 6000 PSI), JIC-Gewinde sowie die Ausführung des 74°-Konus berücksichtigt werden.
Die Maßtabellen auf dieser Seite erleichtern die Zuordnung der passenden Flanschgröße und des entsprechenden JIC-Anschlussgewindes.
SAE Flanschverschraubungen
| 3000 PSI | 6000 PSI | ||||
|---|---|---|---|---|---|
| Flanschgröße | Flanschteller Ø | Flanschteller Höhe H | Flanschgröße | Flanschteller Ø | Flanschteller Höhe H |
| 1/2" | 30,20 mm | 6,8 mm | 1/2" | 31,7 mm | 7,8 mm |
| 5/8" | 34,00 mm | 6,8 mm | 5/8" | — | — |
| 3/4" | 38,10 mm | 6,8 mm | 3/4" | 41,3 mm | 8,8 mm |
| 1" | 44,50 mm | 8,0 mm | 1" | 47,6 mm | 9,5 mm |
| 1.1/4" | 50,80 mm | 8,0 mm | 1.1/4" | 54,0 mm | 10,3 mm |
| 1.1/2" | 60,30 mm | 8,0 mm | 1.1/2" | 63,5 mm | 12,6 mm |
| 2" | 71,40 mm | 9,6 mm | 2" | 79,4 mm | 12,6 mm |
| 2.1/2" | 84,10 mm | 9,6 mm | 2.1/2" | — | — |
| 3" | 101,60 mm | 9,6 mm | 3" | — | — |

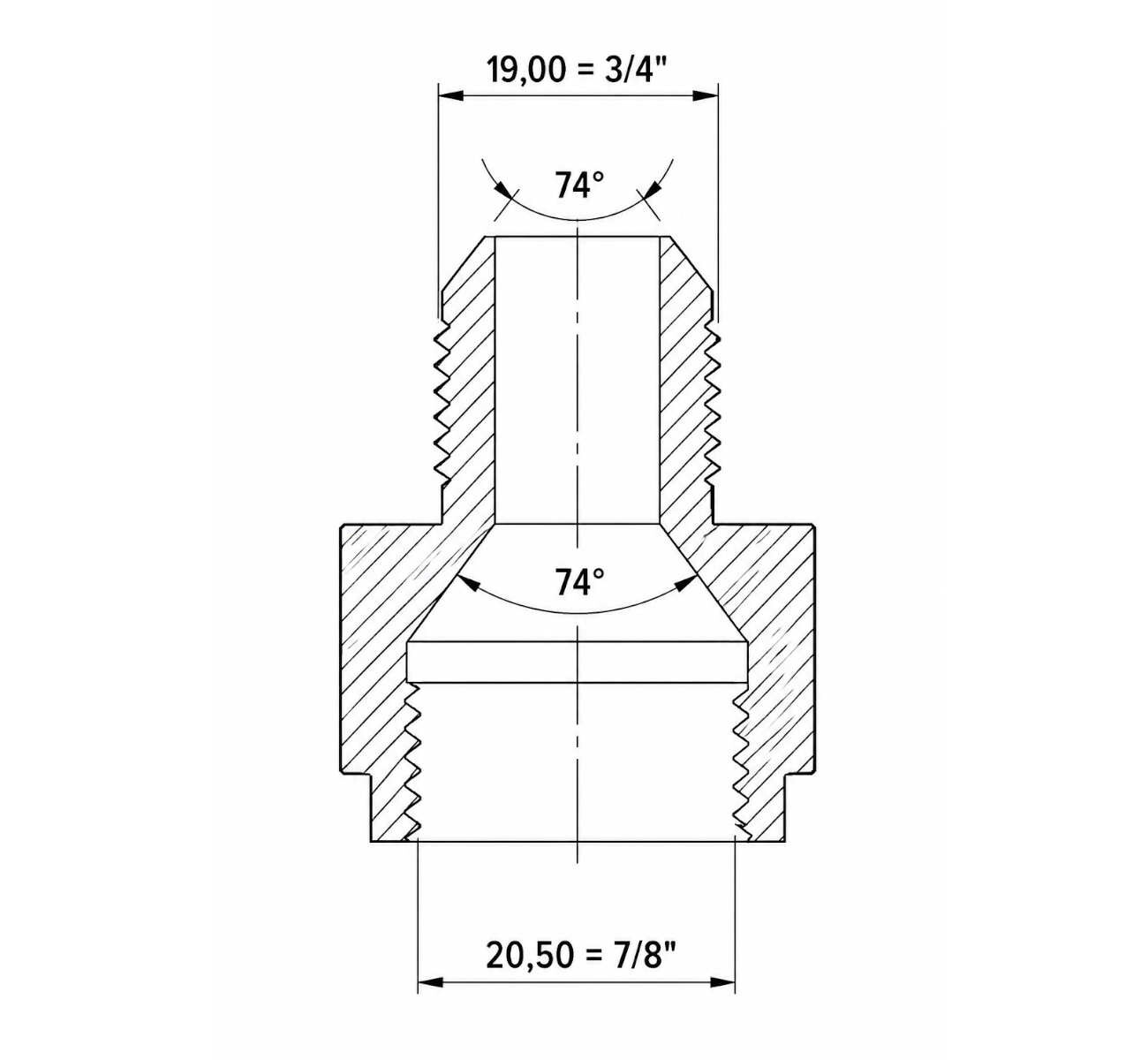

JIC
| Gewinde | Außengewinde-Ø | Innengewinde-Ø |
|---|---|---|
| 1/4"-24 UNF | 6,35 mm | 5,5 mm |
| 5/16"-24 UNF | 7,94 mm | 7,15 mm |
| 3/8"-24 UNF | 9,52 mm | 8,60 mm |
| 7/16"-20 UNF | 11,07 mm | 10,00 mm |
| 1/2"-20 UNF | 12,70 mm | 11,60 mm |
| 9/16"-18 UNF | 14,25 mm | 13,00 mm |
| 5/8"-18 UNF | 15,87 mm | 14,50 mm |
| 3/4"-16 UNF | 19,00 mm | 17,60 mm |
| 7/8"-14 UNF | 22,17 mm | 20,50 mm |
| 1.1/16"-12 UN | 26,95 mm | 25,00 mm |
| 1.3/16"-12 UN | 30,10 mm | 27,50 mm |
| 1.5/16"-12 UN | 33,30 mm | 31,30 mm |
| 1.5/8"-12 UN | 41,22 mm | 39,20 mm |
| 1.7/8"-12 UN | 47,57 mm | 45,60 mm |
| 2.1/2"-12 UN | 63,45 mm | 61,50 mm |
