ORFS-Hydraulikverschraubungen (O-Ring Face Seal)

ORFS-Hydraulikverschraubungen (O-Ring Face Seal) dichten über einen O-Ring auf der Stirnfläche der Verschraubung ab. Im Gegensatz zu Hydraulikverschraubungen mit 24°-, 60°- oder 74°-Metallkonus entsteht die Dichtwirkung nicht durch den Konus, sondern durch das kontrollierte Zusammendrücken des O-Rings zwischen zwei planen Dichtflächen. Das Anschlussgewinde dient ausschließlich dazu, beide Bauteile mit der erforderlichen Vorspannkraft miteinander zu verbinden.

Durch dieses Dichtprinzip wird eine definierte Abdichtung unabhängig vom Gewinde erreicht. Deshalb werden ORFS-Verschraubungen überall dort eingesetzt, wo eine zuverlässige Stirnflächenabdichtung gefordert ist oder verschiedene Bauformen innerhalb eines ORFS-Systems miteinander kombiniert werden.

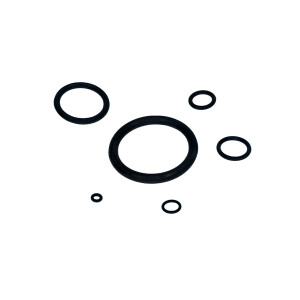

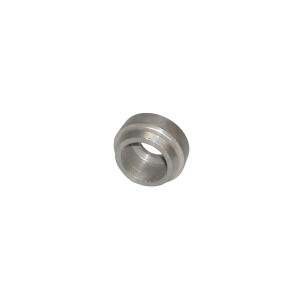

In dieser Kategorie finden Sie ORFS-Hydraulikverschraubungen in gerader, 45°- und 90°-Ausführung sowie L-Stücke, T-Stücke, Kreuzverschraubungen, Verschlussstopfen, Ersatzteile und Zubehör. Wählen Sie innerhalb der jeweiligen Unterkategorien die passende Bauform und Anschlussgröße für Ihre Anwendung.

ORFS

Flachdichtend

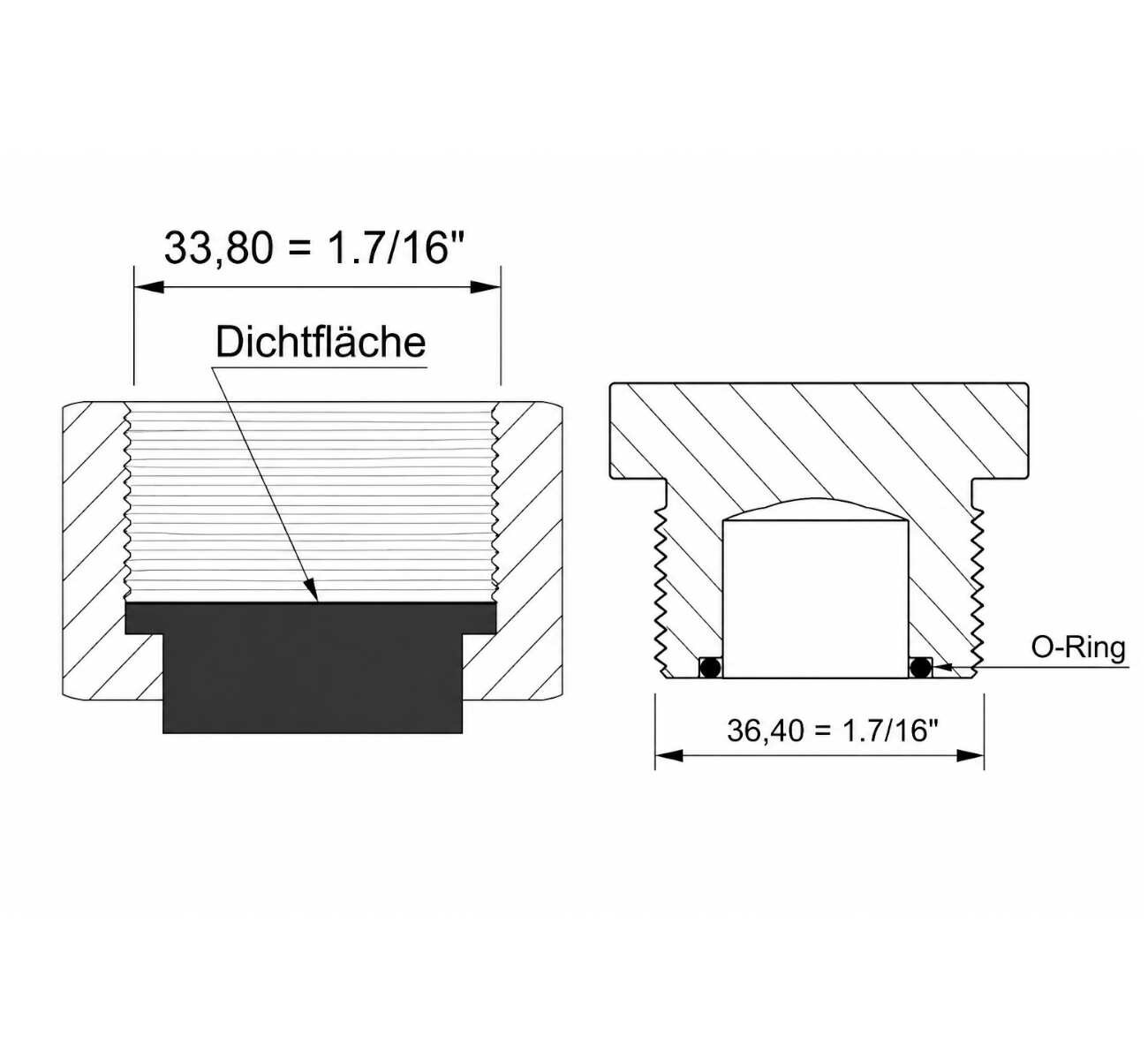

Gewinde Außengewinde-Ø Innengewinde-Ø
9/16"-18 UNF 14,25 mm 13,00 mm
11/16"-16 UN 17,40 mm 15,40 mm
13/16"-16 UN 20,50 mm 18,60 mm
1"-14 UNS 25,30 mm 23,10 mm
1.3/16"-12 UN 30,10 mm 27,50 mm
1.7/16"-12 UN 36,40 mm 33,80 mm
1.11/16"-12 UN 42,80 mm 40,20 mm
2"-12 UN 50,70 mm 48,10 mm

Häufige Fragen

Zu ORFS-Hydraulikverschraubungen
Was bedeutet ORFS?
ORFS steht für O-Ring Face Seal. Die Abdichtung erfolgt über einen O-Ring auf der Stirnfläche der Verschraubung.
Wie erfolgt die Abdichtung bei ORFS?
Der O-Ring wird zwischen zwei planen Dichtflächen zusammengedrückt. Das Gewinde dient ausschließlich der Verbindung der Bauteile und übernimmt keine Dichtfunktion.
Worin unterscheidet sich ORFS von JIC, BSPP oder metrischen Verschraubungen?
Während JIC (74°), BSPP (60°) und metrische Hydraulikverschraubungen (24°) über einen Metallkonus abdichten, erfolgt die Abdichtung bei ORFS über einen O-Ring auf der Stirnfläche.
Welche Bauformen sind erhältlich?
Zum Sortiment gehören gerade Verschraubungen, 45°- und 90°-Winkel, L-Stücke, T-Stücke, Kreuzverschraubungen, Verschlussstopfen sowie Ersatzteile und Zubehör.
Können ORFS-Komponenten miteinander kombiniert werden?
Ja. Voraussetzung ist, dass Baugröße, Gewinde und Dichtsystem zueinander passen.
