Metrisch schwer

Metrisch schwere Hydraulikverschraubungen der S-Baureihe nach DIN 2353 sind für Rohrverbindungen mit 24°-Konus ausgelegt und werden insbesondere in Hydraulikanwendungen mit höheren Druckbereichen und erhöhten mechanischen Belastungen eingesetzt. Innerhalb dieser Kategorie finden Sie die verschiedenen Bauformen der S-Reihe übersichtlich gegliedert und gelangen direkt zur passenden Ausführung für Ihre Anwendung.

Gerade
45°
90°
Kreuz- Verschraubung
L- Form
T- Form
Verschlussstopfen
Zubehör

Metrisch schwere Hydraulikverschraubungen (S-Reihe)

Metrisch schwere Hydraulikverschraubungen der S-Baureihe nach DIN 2353 sind für Rohrverbindungen mit 24°-Konus ausgelegt und kommen überall dort zum Einsatz, wo Rohrleitungssysteme für höhere Druckbereiche und erhöhte mechanische Beanspruchungen ausgeführt werden. Innerhalb dieser Kategorie finden Sie die verschiedenen Bauformen der S-Reihe für unterschiedliche Anschluss- und Einbausituationen.

Die S-Baureihe umfasst gerade Verschraubungen, Winkelverschraubungen, T-Verschraubungen, Kreuzverschraubungen, Schottverschraubungen, Einschraubverschraubungen sowie weitere Bauformen für hydraulische Rohrverbindungen. Sämtliche Ausführungen basieren auf dem Verbindungssystem nach DIN 2353 und sind für die Rohrabmessungen der metrisch schweren Baureihe ausgelegt.

Obwohl die L- und S-Baureihe denselben 24°-Konus verwenden, unterscheiden sie sich hinsichtlich Rohrabmessungen, Anschlussmaßen und Verbindungskomponenten. Aus diesem Grund sind Bauteile der beiden Baureihen nicht miteinander austauschbar und sollten stets entsprechend der vorhandenen Ausführung ausgewählt werden.

Für die Auswahl einer metrisch schweren Hydraulikverschraubung sind neben der Bauform unter anderem Rohr-Außendurchmesser, Anschlussgewinde, Dichtsystem und die jeweilige Baureihe zu berücksichtigen. Die einzelnen Unterkategorien führen Sie direkt zur passenden Bauform und Nenngröße der S-Reihe.

Metrisch schwer 24°-Konus

Schwere Baureihe Anschlussgewinde Außengewinde-Ø Innengewinde-Ø
S06 M14 × 1,5 14 mm 12,38 mm
S08 M16 × 1,5 16 mm 14,38 mm
S10 M18 × 1,5 18 mm 16,35 mm
S12 M20 × 1,5 20 mm 18,38 mm
S14 M22 × 1,5 22 mm 20,38 mm
S16 M24 × 1,5 24 mm 22,38 mm
S20 M30 × 2 30 mm 27,84 mm
S25 M36 × 2 36 mm 33,84 mm
S30 M42 × 2 42 mm 39,84 mm
S38 M52 × 2 52 mm 49,84 mm

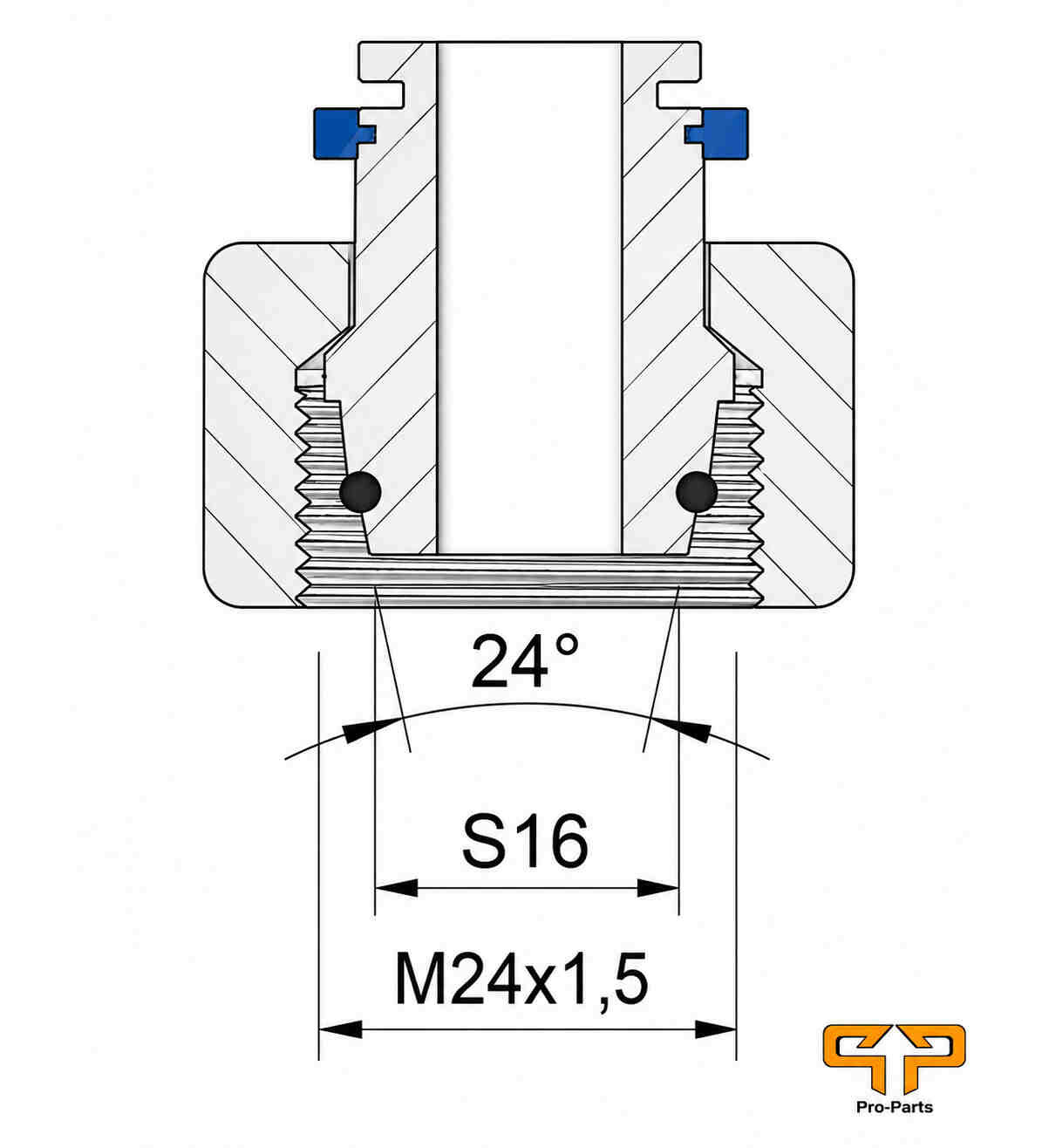

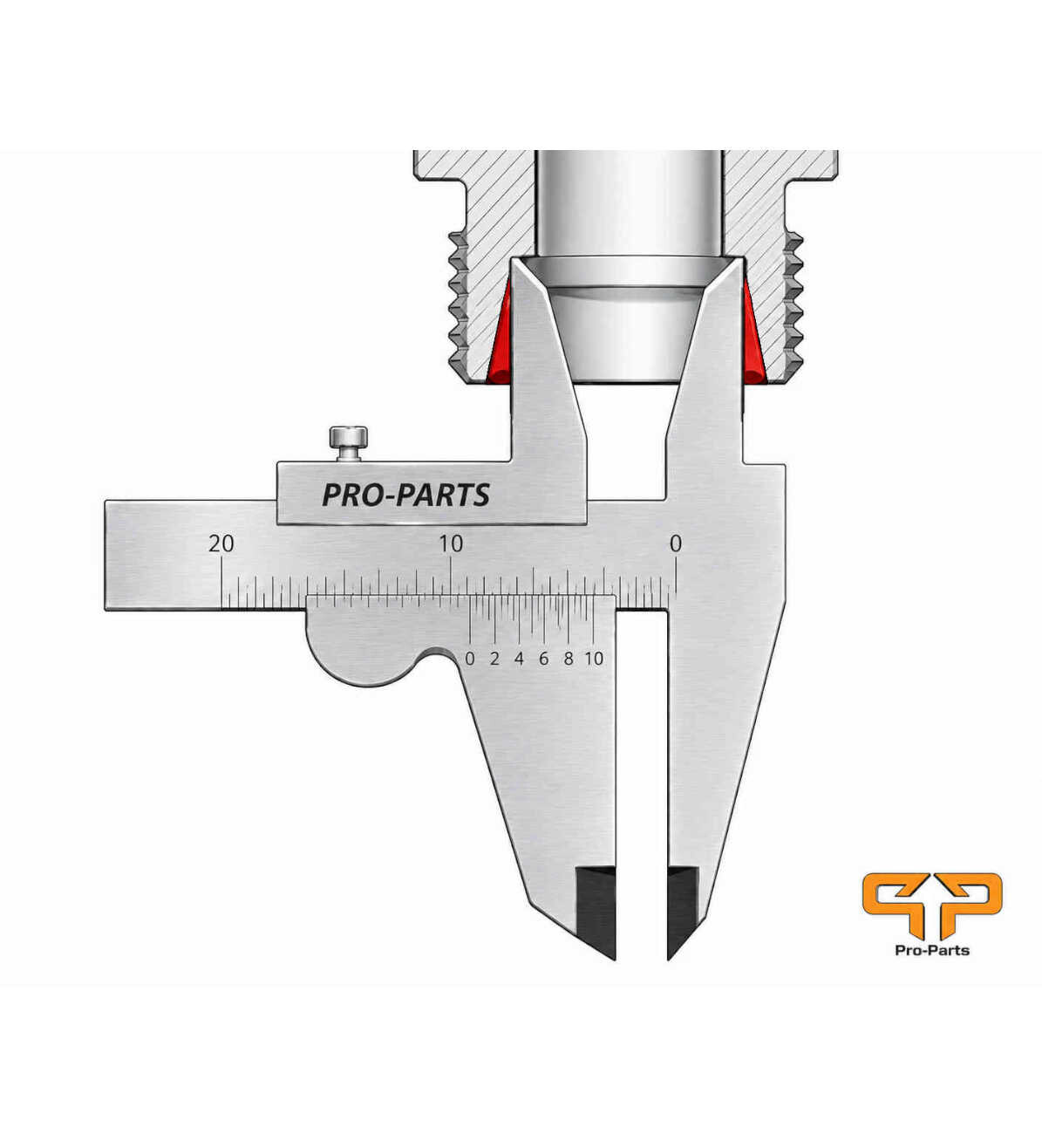

Das S-Maß dient zur eindeutigen Identifikation einer metrisch schweren Hydraulikverschraubung. Bei Innengewinden wird das S-Maß am Außenkonus gemessen, wie in Abbildung 1 (16mm = S16) anhand der Bemaßungslinie dargestellt. Bei Außengewinden wird das S-Maß am Innenkonus gemessen, wie in Abbildung 2 mithilfe eines Messschiebers dargestellt. Beide Messungen erfolgen mit einem Messschieber. Anschließend wird das ermittelte S-Maß mit der oben stehenden Gewindetabelle abgeglichen, um die passende Hydraulikverschraubung eindeutig zu bestimmen.

Häufig gestellte Fragen

Was bedeutet die L-Baureihe bei Hydraulikverschraubungen?
Die L-Baureihe (Light Series) bezeichnet metrische Hydraulikverschraubungen nach DIN 2353 für definierte Rohrabmessungen. Sie basiert auf einem 24°-Konus und wird im Maschinen- und Anlagenbau sowie in zahlreichen mobilen und stationären Hydraulikanwendungen eingesetzt.
Worin unterscheiden sich die L- und S-Reihe?
L- und S-Baureihe verwenden beide einen 24°-Konus, unterscheiden sich jedoch in Rohrabmessungen, Anschlussmaßen und Verbindungskomponenten. Verschraubungen, Schneidringe und Überwurfmuttern der beiden Baureihen sind daher nicht miteinander austauschbar.
Welche Bauformen sind in der L-Reihe erhältlich?
Die L-Baureihe umfasst unter anderem gerade Verschraubungen, Winkelverschraubungen, T-Verschraubungen, Kreuzverschraubungen, Schottverschraubungen, Einschraubverschraubungen, Reduzierverschraubungen sowie Verschlussstopfen und Adapter für unterschiedliche Anschluss- und Einbausituationen.
Haben alle metrisch leichten Hydraulikverschraubungen einen 24°-Konus?
Ja. Metrische Hydraulikverschraubungen der L-Baureihe nach DIN 2353 verwenden einen 24°-Konus als Dichtfläche. Für eine passende Verbindung müssen sämtliche Komponenten derselben Baureihe entsprechen.
Wie finde ich die passende metrisch leichte Hydraulikverschraubung?
Für die Auswahl sind unter anderem der Rohr-Außendurchmesser, das Anschlussgewinde, die Bauform sowie die vorhandene L-Baureihe maßgebend. Zusätzlich sollten Dichtsystem und Anschlussart der bestehenden Verbindung berücksichtigt werden.
Sind metrisch leichte Hydraulikverschraubungen genormt?
Ja. Die L-Baureihe basiert auf der DIN 2353 beziehungsweise der internationalen Norm ISO 8434-1. Dadurch sind Abmessungen und Anschlussgeometrien innerhalb des jeweiligen Verbindungssystems standardisiert.
