Hydraulik Messtechnik – Präzise Druckmessung für Wartung, Diagnose und Inbetriebnahme

Hydraulische Anlagen arbeiten heute mit hohen Betriebsdrücken und bestehen aus einer Vielzahl aufeinander abgestimmter Komponenten. Bereits geringe Druckabweichungen können zu Leistungsverlusten, ungleichmäßigen Bewegungen, erhöhtem Verschleiß oder vollständigen Systemausfällen führen. Um Fehler eindeutig zu lokalisieren und die Ursache einer Störung sicher bestimmen zu können, ist eine präzise Druckmessung unverzichtbar.

Die Hydraulik-Messtechnik bildet deshalb die Grundlage für die Inbetriebnahme, Wartung und Fehlersuche hydraulischer Systeme. Mithilfe professioneller Messkomponenten lassen sich Betriebsdrücke direkt an definierten Messpunkten erfassen und einzelne Baugruppen gezielt überprüfen. Dadurch können unnötige Reparaturen vermieden, Stillstandszeiten reduziert und Wartungsarbeiten effizient durchgeführt werden.

Zum Sortiment gehören Hydraulik-Messkoffer, Glyzerinmanometer, Digitalmanometer, Messverschraubungen, Messkupplungen, Messadapter, Diagnosekupplungen, Messschläuche sowie Minimess-Anschlüsse und weiteres Zubehör für die professionelle Druckmessung an Hydraulikanlagen. Alle Komponenten sind darauf ausgelegt, zuverlässig zusammenzuarbeiten und eine sichere sowie reproduzierbare Druckmessung unter unterschiedlichsten Einsatzbedingungen zu ermöglichen.

Was versteht man unter Hydraulik-Messtechnik?

Druckwerte erfassen, Anlagen überprüfen und Fehler gezielt diagnostizieren

Unter Hydraulik-Messtechnik versteht man sämtliche Mess- und Verbindungskomponenten, die zur Überwachung, Prüfung und Diagnose hydraulischer Systeme eingesetzt werden. Sie ermöglicht es, Drücke direkt im Hydraulikkreislauf zu erfassen und dadurch den Betriebszustand einzelner Komponenten oder kompletter Anlagen zuverlässig zu beurteilen.

Eine Druckmessung wird unter anderem durchgeführt, um:

✓ Betriebsdrücke zu kontrollieren
✓ Druckverluste zu erkennen
✓ Pumpen und Hydraulikventile zu überprüfen
✓ Hydraulikzylinder zu diagnostizieren
✓ Fehler nach Reparaturen einzugrenzen
✓ Hydraulikanlagen während der Inbetriebnahme einzustellen
✓ Wartungsarbeiten fachgerecht durchzuführen

Eine regelmäßige Druckkontrolle trägt dazu bei, Verschleiß frühzeitig zu erkennen und ungeplante Stillstände zu vermeiden.

Welche Komponenten gehören zu einem Hydraulik-Messsystem?

Aufeinander abgestimmte Komponenten für eine sichere und zuverlässige Druckmessung

Ein vollständiges Hydraulik-Messsystem besteht aus mehreren aufeinander abgestimmten Komponenten. Erst ihr Zusammenspiel ermöglicht eine sichere und aussagekräftige Druckmessung direkt an der Hydraulikanlage.

Zu einem professionellen Messsystem gehören unter anderem:

Je nach Hydraulikanlage werden verschiedene Anschlussgrößen, Gewindearten und Messbereiche benötigt. Deshalb sollten sämtliche Komponenten hinsichtlich Druckbereich, Anschluss und Kompatibilität aufeinander abgestimmt sein.

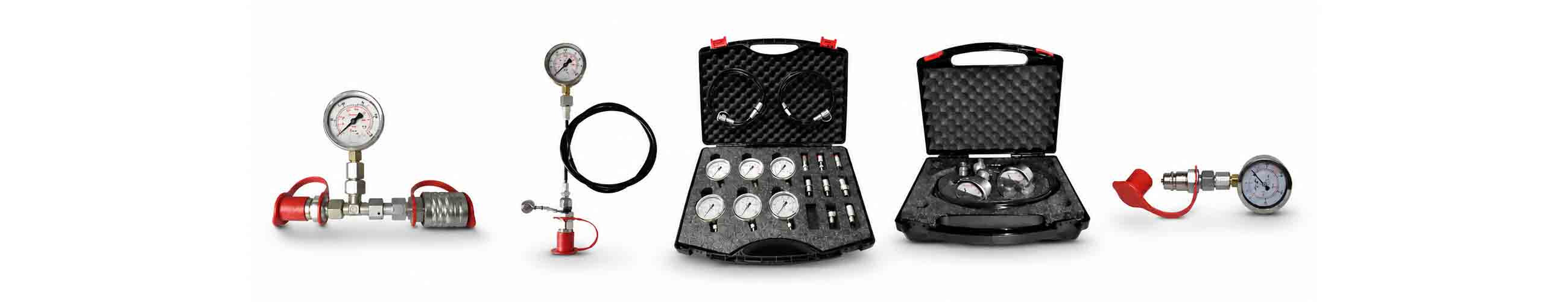

Hydraulik-Messkoffer für Service und professionelle Fehlerdiagnose

Mobile Druckmessung für Wartung, Inbetriebnahme und systematische Fehlersuche

Hydraulik-Messkoffer vereinen die wichtigsten Komponenten der Druckmesstechnik in einem übersichtlichen System. Je nach Ausführung enthalten sie verschiedene Glyzerinmanometer, Messschläuche, Diagnosekupplungen, Messadapter und weiteres Zubehör, um unterschiedliche Druckbereiche und Messanschlüsse abzudecken.

Sie ermöglichen eine schnelle Druckprüfung direkt an der Maschine und unterstützen Servicetechniker sowie Instandhalter bei der systematischen Fehlersuche. Durch die verschiedenen Messbereiche können sowohl niedrige als auch hohe Betriebsdrücke zuverlässig überprüft werden.

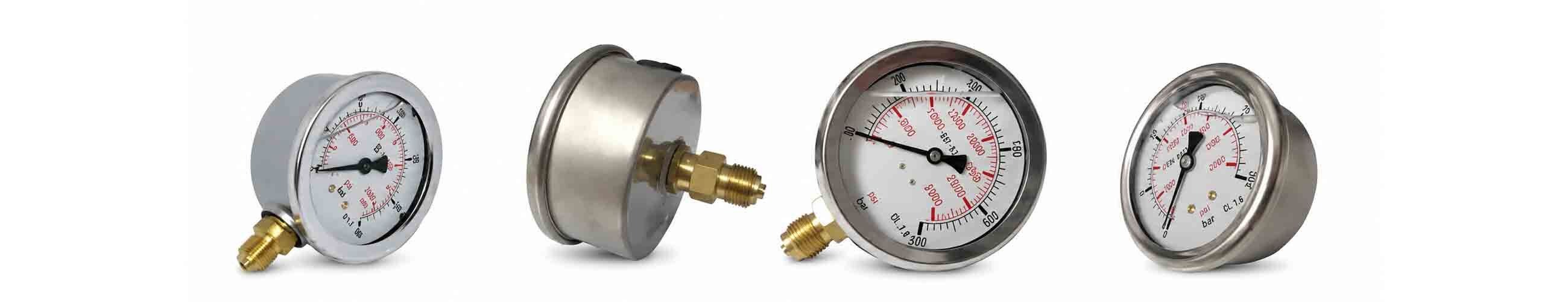

Glyzerinmanometer und Digitalmanometer

Systemdruck direkt anzeigen und zuverlässig beurteilen

Manometer gehören zu den wichtigsten Messgeräten der Hydraulik-Messtechnik. Sie dienen der direkten Anzeige des anliegenden Systemdrucks und ermöglichen die Beurteilung des Betriebszustands einer Hydraulikanlage.

Glyzerinmanometer enthalten eine Glyzerinfüllung, welche Zeigerschwingungen bei pulsierenden oder vibrierenden Hydrauliksystemen reduziert. Dadurch verbessert sich die Ablesbarkeit des Druckwertes und gleichzeitig wird das Messwerk vor erhöhtem Verschleiß geschützt.

Digitalmanometer bieten je nach Ausführung eine digitale Druckanzeige mit hoher Auflösung und eignen sich insbesondere für Anwendungen, bei denen Messwerte schnell und exakt erfasst werden sollen.

Die Auswahl des passenden Manometers richtet sich unter anderem nach:

✓ Messbereich
✓ Betriebsdruck
✓ Anschlussgewinde
✓ Nenndurchmesser
✓ Genauigkeitsklasse
✓ Einsatzbedingungen

Für zuverlässige Messergebnisse sollte der normale Betriebsdruck möglichst im mittleren Bereich der Messskala liegen.

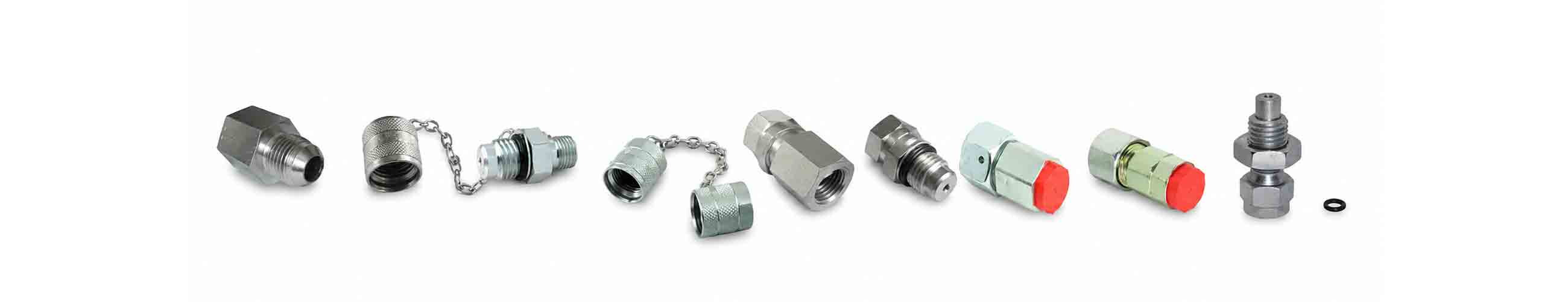

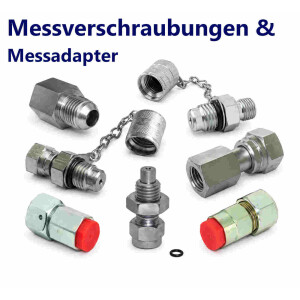

Messverschraubungen und Messadapter

Definierte Messpunkte und flexible Anschlussmöglichkeiten

Messverschraubungen schaffen definierte Messpunkte innerhalb einer Hydraulikanlage und ermöglichen den schnellen Anschluss eines Messsystems, ohne Rohrleitungen oder Hydraulikschläuche demontieren zu müssen.

Messadapter erweitern die Einsatzmöglichkeiten zusätzlich und ermöglichen den Anschluss unterschiedlicher Gewinde- oder Verbindungssysteme. Vor der Auswahl sollten Gewindegröße, Druckbereich, Dichtsystem und Einbausituation berücksichtigt werden, um eine sichere und leckagefreie Verbindung sicherzustellen.

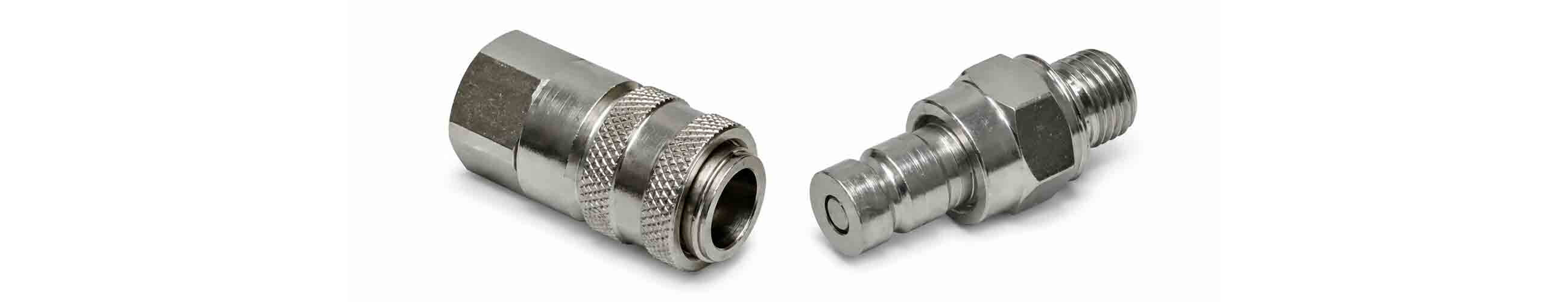

Diagnosekupplungen und Minimess-Anschlüsse

Schneller Zugang zu definierten Messpunkten im Hydrauliksystem

Diagnosekupplungen ermöglichen eine schnelle Verbindung zwischen Messsystem und Hydraulikanlage. Besonders verbreitet haben sich Minimess-Anschlüsse, da sie eine Druckmessung ermöglichen, ohne das Hydrauliksystem unnötig zu öffnen.

In Verbindung mit Messschläuchen und Manometern lassen sich Betriebsdrücke direkt an definierten Messpunkten erfassen. Dadurch wird die Fehlersuche erheblich vereinfacht und gleichzeitig das Risiko von Ölverlusten reduziert.

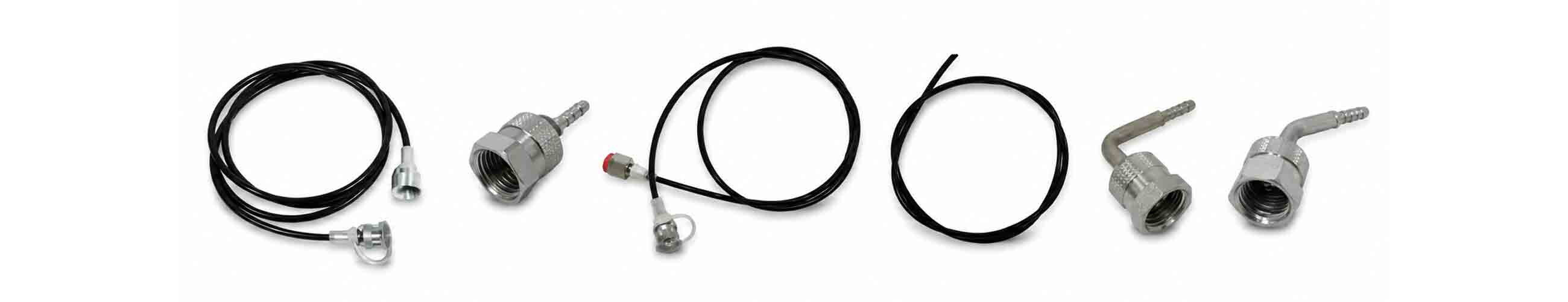

Messschläuche für flexible Druckmessungen

Flexible Verbindung zwischen Manometer und Messstelle

Messschläuche verbinden das Manometer mit dem jeweiligen Messanschluss und ermöglichen eine flexible Positionierung des Messgeräts auch an schwer zugänglichen Messstellen.

Bei der Auswahl eines Messschlauchs sollten insbesondere folgende Kriterien berücksichtigt werden:

✓ Zulässiger Betriebsdruck
✓ Schlauchlänge
✓ Anschlussausführung
✓ Temperaturbereich
✓ Kompatibilität mit Messkupplungen und Messverschraubungen

Nur wenn sämtliche Komponenten eines Hydraulik-Messsystems aufeinander abgestimmt sind, können Druckmessungen sicher durchgeführt und aussagekräftige Messergebnisse erzielt werden.

Die passende Hydraulik-Messtechnik auswählen

Messbereich, Anschluss und Einsatzbedingungen richtig aufeinander abstimmen

Die Auswahl der geeigneten Messtechnik richtet sich nach der jeweiligen Anwendung und den technischen Anforderungen der Hydraulikanlage. Entscheidend sind unter anderem:

✓ Maximaler Betriebsdruck
✓ Gewünschter Messbereich
✓ Anschlussgewinde
✓ Messanschluss
✓ Länge des Messschlauchs
✓ Medium
✓ Temperaturbereich
✓ Kompatibilität aller Messkomponenten

Eine sorgfältig abgestimmte Hydraulik-Messtechnik ermöglicht eine zuverlässige Diagnose und unterstützt eine effiziente Wartung sowie die sichere Inbetriebnahme hydraulischer Systeme.

Professionelle Messtechnik für Industrie, Maschinenbau und Hydraulikservice

Zuverlässige Druckmessung für Diagnose, Wartung und Betriebssicherheit

Ob Hydraulik-Messkoffer, Glyzerinmanometer, Digitalmanometer, Messverschraubungen, Messadapter, Diagnosekupplungen oder Messschläuche – eine professionelle Hydraulik-Messtechnik ermöglicht die zuverlässige Druckmessung sowie die systematische Diagnose moderner Hydraulikanlagen. Sie unterstützt Servicetechniker, Instandhalter und Maschinenbauer dabei, Fehler schnell einzugrenzen, Wartungsarbeiten effizient durchzuführen und die Betriebssicherheit hydraulischer Systeme dauerhaft zu gewährleisten.

Haben Sie gewusst?

Praxiswissen aus der Hydraulik

In der täglichen Praxis werden Hydraulikpumpen, Ventile oder Hydraulikzylinder häufig vorschnell als Fehlerursache vermutet. Tatsächlich liegen viele Störungen jedoch an verschlissenen Ventilen, falsch eingestellten Druckbegrenzungsventilen, verstopften Filtern oder inneren Leckagen.

Ohne eine systematische Druckmessung lassen sich diese Fehler nur schwer eindeutig eingrenzen. Erst die gezielte Überprüfung der Betriebsdrücke ermöglicht eine fundierte Diagnose und verhindert den unnötigen Austausch funktionstüchtiger Komponenten.

Häufig gestellte Fragen zur Hydraulik-Messtechnik

Was ist ein Glyzerinmanometer?
Ein Glyzerinmanometer ist ein Druckmessgerät, dessen Gehäuse mit Glyzerin gefüllt ist. Die Flüssigkeit reduziert Zeigerschwingungen bei pulsierenden oder vibrierenden Hydrauliksystemen und sorgt für eine ruhigere sowie besser ablesbare Druckanzeige. Gleichzeitig schützt die Glyzerinfüllung das Messwerk vor erhöhtem Verschleiß und verlängert die Lebensdauer des Manometers.
Warum wird in der Hydraulik ein Glyzerinmanometer verwendet?
Hydraulikanlagen erzeugen häufig Druckschwankungen und Vibrationen. Ein Glyzerinmanometer dämpft diese Einflüsse und ermöglicht dadurch eine deutlich stabilere Druckanzeige als ein ungefülltes Manometer. Aus diesem Grund wird es in der Industrie, im Maschinenbau sowie an mobilen Hydraulikanlagen besonders häufig eingesetzt.
Wozu dient eine Messverschraubung?
Messverschraubungen schaffen einen definierten Messpunkt innerhalb einer Hydraulikanlage. Über diesen Messanschluss können Manometer oder komplette Messsysteme angeschlossen werden, ohne Leitungen demontieren oder das System verändern zu müssen. Dadurch lassen sich Druckmessungen sicher und schnell durchführen.
Was ist der Unterschied zwischen einer Messverschraubung und einer Diagnosekupplung?
Eine Messverschraubung wird dauerhaft in die Hydraulikanlage eingebaut und bildet den Messanschluss. Eine Diagnosekupplung verbindet das Messsystem mit diesem Anschluss und ermöglicht eine schnelle Druckmessung. Beide Komponenten ergänzen sich und werden häufig gemeinsam eingesetzt.
Wofür werden Messschläuche benötigt?
Messschläuche verbinden das Manometer mit dem Messanschluss der Hydraulikanlage. Sie ermöglichen eine flexible Positionierung des Messgeräts und erleichtern Druckmessungen auch an schwer zugänglichen Stellen.
Wie wird der Hydraulikdruck richtig gemessen?
Für eine Druckmessung wird zunächst eine geeignete Messverschraubung beziehungsweise ein vorhandener Messanschluss genutzt. Über eine passende Diagnosekupplung und einen Messschlauch wird anschließend das Manometer angeschlossen. Erst danach wird der Betriebsdruck unter den vorgesehenen Arbeitsbedingungen gemessen und ausgewertet.
Welchen Messbereich sollte ein Hydraulikmanometer haben?
Der Messbereich sollte so gewählt werden, dass der normale Betriebsdruck möglichst im mittleren Bereich der Skala liegt. Dadurch lässt sich der Druck gut ablesen und gleichzeitig bleibt ausreichend Reserve für kurzfristige Druckspitzen erhalten.
Wann sollte ein Digitalmanometer anstelle eines Glyzerinmanometers verwendet werden?
Digitalmanometer eignen sich insbesondere dann, wenn Messwerte besonders exakt erfasst oder dokumentiert werden sollen. Glyzerinmanometer überzeugen dagegen durch ihre robuste Bauweise und ihre sehr gute Ablesbarkeit bei starken Vibrationen.
Was ist ein Hydraulik-Messkoffer?
Ein Hydraulik-Messkoffer enthält verschiedene Manometer, Messschläuche, Messkupplungen, Messadapter und weiteres Zubehör für die professionelle Druckmessung. Durch die unterschiedlichen Komponenten können verschiedene Hydraulikanlagen mit nur einem Messsystem überprüft werden.
Welche Vorteile bietet ein Hydraulik-Messkoffer?
Ein Messkoffer ermöglicht eine schnelle und systematische Fehlerdiagnose direkt an der Maschine. Alle benötigten Messkomponenten befinden sich übersichtlich an einem Ort und können je nach Messaufgabe flexibel kombiniert werden. Dadurch werden Serviceeinsätze erleichtert und Ausfallzeiten reduziert.
Was ist ein Minimess-Anschluss?
Ein Minimess-Anschluss ist ein genormter Messanschluss für hydraulische Druckmessungen. Er ermöglicht den schnellen Anschluss von Messschläuchen und Manometern, ohne das Hydrauliksystem unnötig zu öffnen. Minimess-Systeme haben sich insbesondere im Maschinenbau und in der mobilen Hydraulik etabliert.
Wie erkenne ich eine fehlerhafte Druckmessung?
Unplausible Messwerte können verschiedene Ursachen haben, beispielsweise ein ungeeigneter Messbereich, beschädigte Messschläuche, verschlissene Diagnosekupplungen oder undichte Messanschlüsse. Vor jeder Druckmessung sollten daher sämtliche Komponenten auf Beschädigungen und korrekten Sitz überprüft werden.
Wann sollten Messschläuche ausgetauscht werden?
Messschläuche sollten ersetzt werden, wenn Beschädigungen, Undichtigkeiten, Knickstellen oder altersbedingte Materialermüdung festgestellt werden. Vor jedem Einsatz empfiehlt sich eine Sichtprüfung, um eine sichere Druckmessung zu gewährleisten.
Welche Gewindearten kommen bei der Hydraulik-Messtechnik zum Einsatz?
Je nach Hydrauliksystem werden unterschiedliche Gewindearten verwendet. Häufig anzutreffen sind metrische Gewinde, BSP-Gewinde sowie spezielle Anschlüsse für Minimess-Systeme. Vor der Auswahl einer Messverschraubung oder eines Messadapters sollten Gewindeart und Gewindegröße eindeutig bestimmt werden.
Warum ist eine regelmäßige Druckmessung wichtig?
Regelmäßige Druckmessungen helfen dabei, Verschleiß und Fehlfunktionen frühzeitig zu erkennen. Dadurch können Wartungsarbeiten gezielt geplant, unnötige Reparaturen vermieden und die Betriebssicherheit hydraulischer Anlagen langfristig verbessert werden.
