NPT Verschraubungen in unterschiedlichen Ausführungen
NPT
NPT-Hydraulikverschraubungen
NPT-Hydraulikverschraubungen (National Pipe Taper) verwenden ein konisches Rohrgewinde, bei dem die Abdichtung über die konischen Gewindeflanken erfolgt. Im Gegensatz zu Hydraulikverschraubungen mit 24°-, 60°- oder 74°-Metallkonus besitzt das NPT-System keine separate Dichtfläche. Die Dichtwirkung entsteht durch das ineinandergreifende konische Innen- und Außengewinde.
Durch dieses Dichtprinzip unterscheiden sich NPT-Hydraulikverschraubungen konstruktiv von metrischen, BSPP-, JIC- oder ORFS-Verbindungssystemen. Entscheidend für eine dauerhaft dichte Verbindung sind die passende Gewindegröße sowie die korrekte Ausführung von Innen- und Außengewinde.

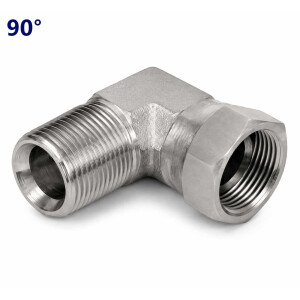

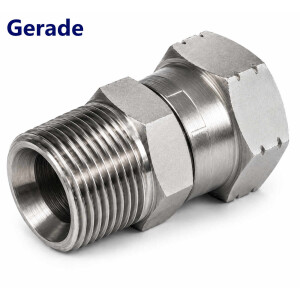

In dieser Kategorie finden Sie NPT-Hydraulikverschraubungen in verschiedenen Bauformen wie gerade Verschraubungen, 45°- und 90°-Winkelverschraubungen, Einschraubverschraubungen, Adapterverschraubungen, Gewindemuffen sowie weitere Anschlussvarianten. Wählen Sie innerhalb der Unterkategorien die passende Bauform und Gewindegröße für Ihre Hydraulikanwendung.
NPT
| Gewinde | Außengewinde-Ø | Innengewinde-Ø |
|---|---|---|
| NPT 1/16"-27 | 7,89 mm | 6,00 mm |
| NPT 1/8"-27 | 10,24 mm | 8,25 mm |
| NPT 1/4"-18 | 13,61 mm | 10,70 mm |
| NPT 3/8"-18 | 17,05 mm | 14,10 mm |
| NPT 1/2"-14 | 21,22 mm | 17,40 mm |
| NPT 3/4"-14 | 26,56 mm | 22,60 mm |
| NPT 1"-11,5 | 33,28 mm | 28,50 mm |
| NPT 1.1/4"-11,5 | 41,98 mm | 37,00 mm |
| NPT 1.1/2"-11,5 | 48,05 mm | 43,50 mm |
| NPT 2"-11,5 | 60,09 mm | 55,00 mm |
| NPT 2.1/2"-11,5 | 72,69 mm | 65,50 mm |
| NPT 3"-11,5 | 88,60 mm | 81,50 mm |
| NPT 4"-11,5 | 113,97 mm | 107,00 mm |
