JIC
JIC-Hydraulikverschraubungen mit 74°-Konus
JIC-Hydraulikverschraubungen basieren auf einem UN/UNF-Gewinde nach SAE J514 und verwenden einen 74°-Innen- bzw. Außenkonus als Dichtfläche. Das Gewinde dient ausschließlich der Verschraubung, während die Abdichtung über die konischen Dichtflächen erfolgt. Für eine passende Verbindung müssen Gewinde, Dichtfläche und Anschlussgeometrie der jeweiligen Ausführung übereinstimmen.

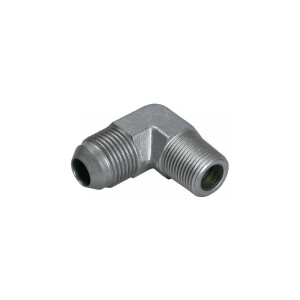

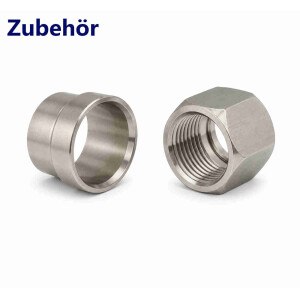

Das JIC-Verbindungssystem wird in zahlreichen hydraulischen Anwendungen eingesetzt und ist in unterschiedlichen Bauformen erhältlich. Je nach Einbausituation stehen gerade Verschraubungen, Winkelverschraubungen, T-Verschraubungen, Schottverschraubungen, Einschraubverschraubungen, Reduzierungen sowie Adapter für verschiedene Verbindungslösungen zur Verfügung.
Obwohl JIC und ORFS häufig auf einem UN/UNF-Gewinde basieren, unterscheiden sich beide Verbindungssysteme im Dichtprinzip. JIC-Hydraulikverschraubungen dichten über einen 74°-Konus ab, während ORFS-Verbindungen eine plane Dichtfläche mit O-Ring verwenden. Aus diesem Grund sind beide Systeme trotz gleicher Gewindeart nicht miteinander austauschbar.
Für die Auswahl einer passenden JIC-Hydraulikverschraubung sollten Gewindegröße, Bauform und Dichtfläche gemeinsam betrachtet werden. Die auf dieser Seite bereitgestellten Gewindetabellen und Maßzeichnungen unterstützen Sie bei der Bestimmung der passenden Anschlussgröße.
JIC

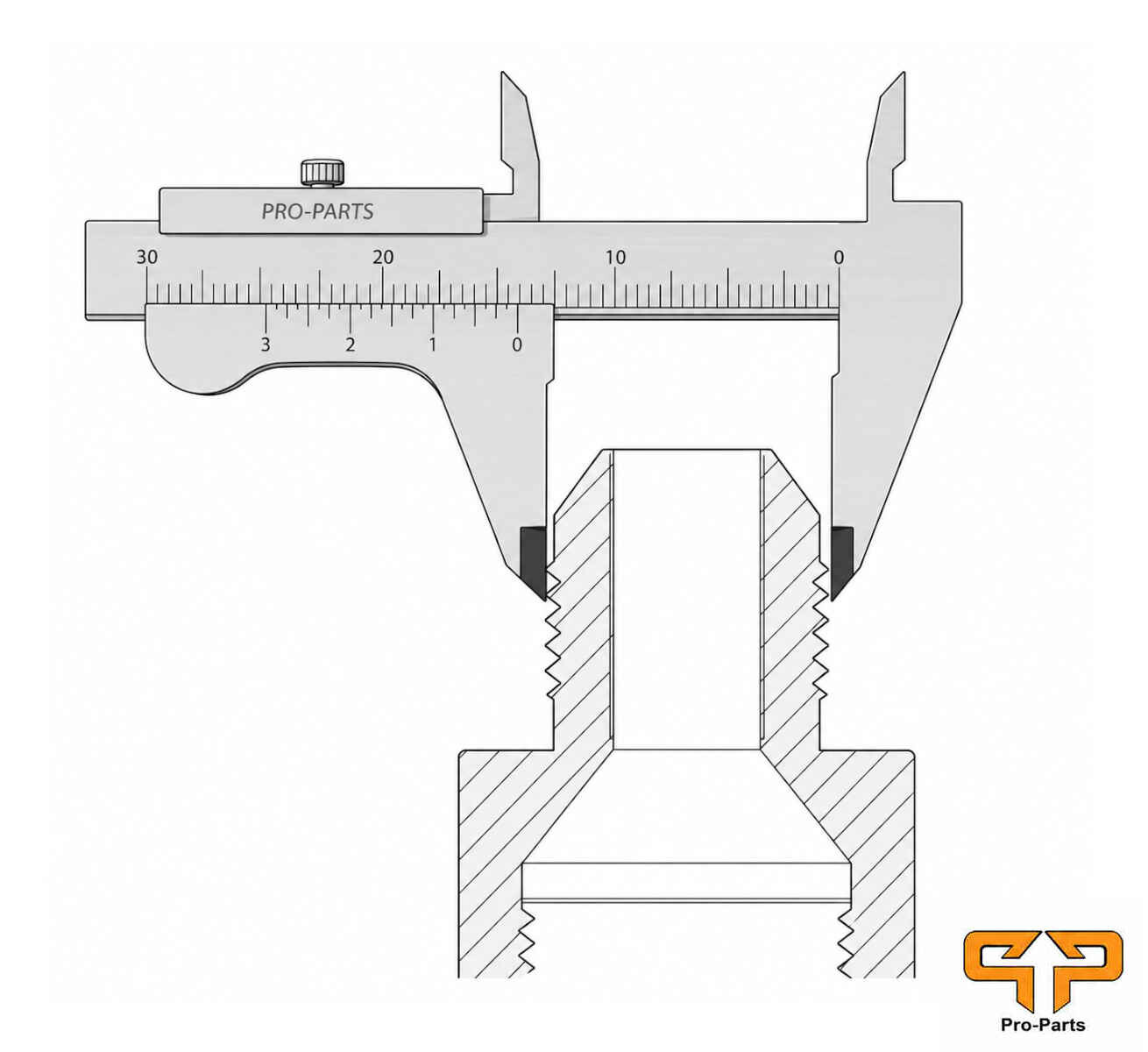

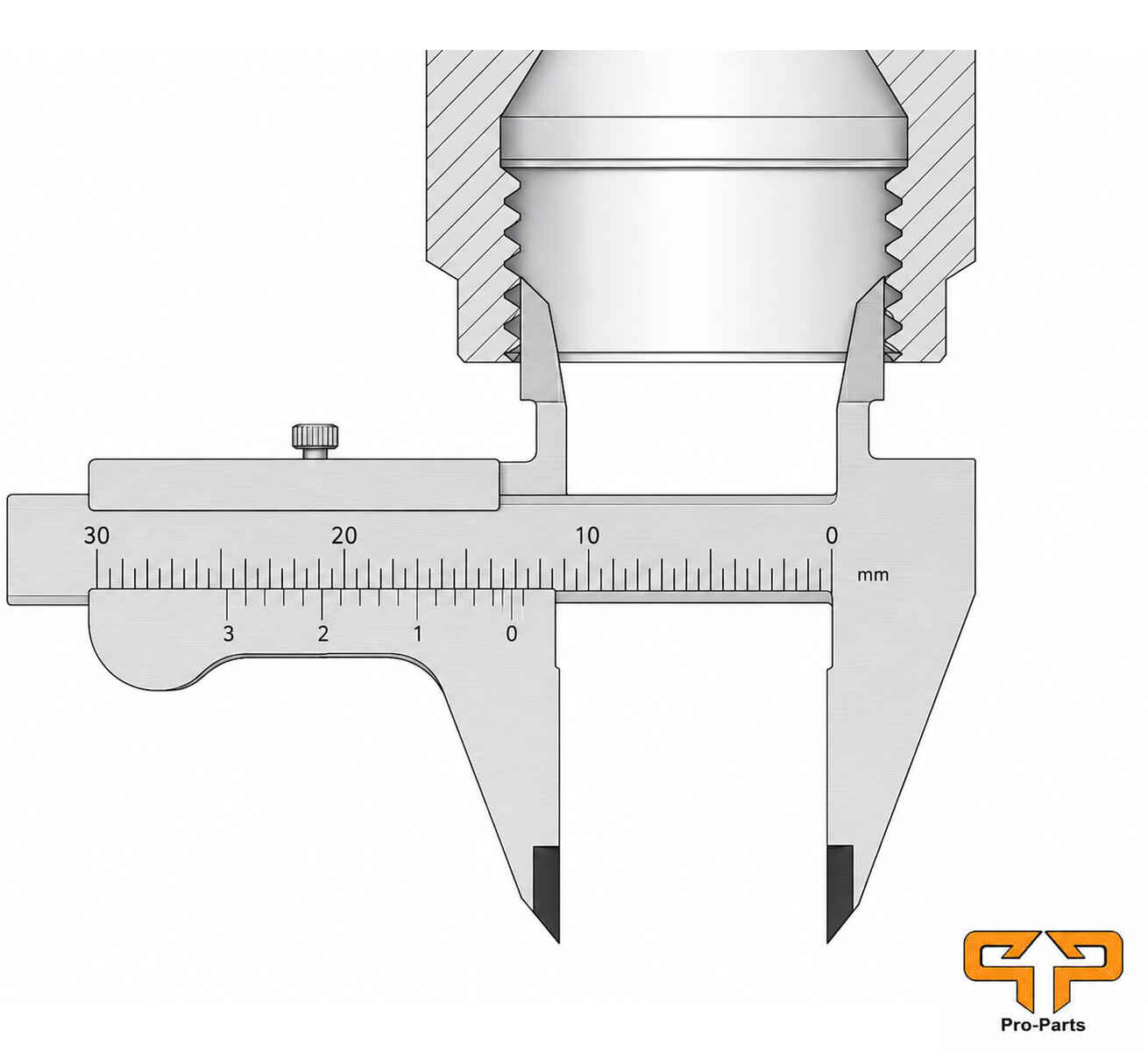

| Gewinde | Außengewinde-Ø | Innengewinde-Ø |
|---|---|---|
| 1/4"-24 UNF | 6,35 mm | 5,5 mm |
| 5/16"-24 UNF | 7,94 mm | 7,15 mm |
| 3/8"-24 UNF | 9,52 mm | 8,60 mm |
| 7/16"-20 UNF | 11,07 mm | 10,00 mm |
| 1/2"-20 UNF | 12,70 mm | 11,60 mm |
| 9/16"-18 UNF | 14,25 mm | 13,00 mm |
| 5/8"-18 UNF | 15,87 mm | 14,50 mm |
| 3/4"-16 UNF | 19,00 mm | 17,60 mm |
| 7/8"-14 UNF | 22,17 mm | 20,50 mm |
| 1.1/16"-12 UN | 26,95 mm | 25,00 mm |
| 1.3/16"-12 UN | 30,10 mm | 27,50 mm |
| 1.5/16"-12 UN | 33,30 mm | 31,30 mm |
| 1.5/8"-12 UN | 41,22 mm | 39,20 mm |
| 1.7/8"-12 UN | 47,57 mm | 45,60 mm |
| 2.1/2"-12 UN | 63,45 mm | 61,50 mm |
