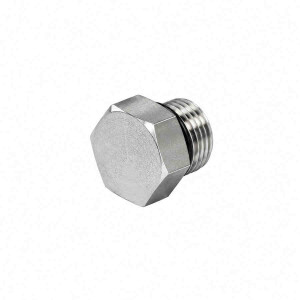

Verschlussstopfen JIC (Joint Industry Council)

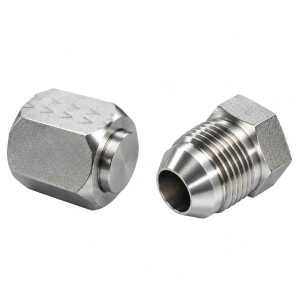

JIC-Verschlussstopfen dienen zum sicheren Verschließen nicht benötigter Anschlüsse in hydraulischen Systemen. Das JIC-System (Joint Industry Council) ist in der Fluidtechnik weit verbreitet und wird unter anderem in der Hydraulik, Fahrzeugtechnik sowie im Maschinen- und Anlagenbau eingesetzt.

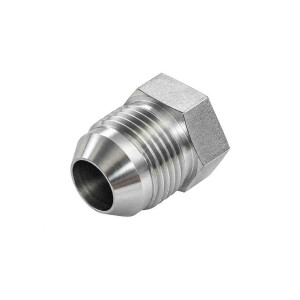

JIC-Verbindungen arbeiten mit einem 74°-Dichtkonus. Die Abdichtung erfolgt dabei über die aufeinander abgestimmten metallischen Dichtflächen. Für entsprechende Anschlüsse stehen Verschlussstopfen in unterschiedlichen Größen und Ausführungen zur Verfügung.

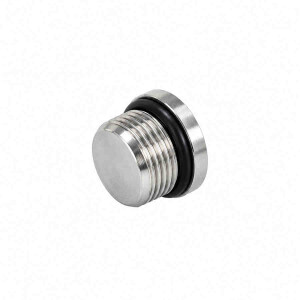

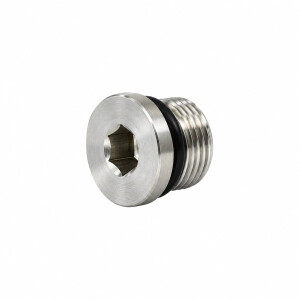

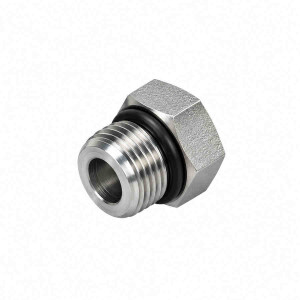

Bei VSTI-UN/UNF Verschlussstopfen erfolgt die Abdichtung dagegen weichdichtend über einen O-Ring. Welche Ausführung benötigt wird, richtet sich daher nach Gewindegröße, Anschlussart und der vorgesehenen Dichtform.
JIC
| Gewinde | Außengewinde-Ø | Innengewinde-Ø |
|---|---|---|
| 1/4"-24 UNF | 6,35 mm | 5,5 mm |
| 5/16"-24 UNF | 7,94 mm | 7,15 mm |
| 3/8"-24 UNF | 9,52 mm | 8,60 mm |
| 7/16"-20 UNF | 11,07 mm | 10,00 mm |
| 1/2"-20 UNF | 12,70 mm | 11,60 mm |
| 9/16"-18 UNF | 14,25 mm | 13,00 mm |
| 5/8"-18 UNF | 15,87 mm | 14,50 mm |
| 3/4"-16 UNF | 19,00 mm | 17,60 mm |
| 7/8"-14 UNF | 22,17 mm | 20,50 mm |
| 1.1/16"-12 UN | 26,95 mm | 25,00 mm |
| 1.3/16"-12 UN | 30,10 mm | 27,50 mm |
| 1.5/16"-12 UN | 33,30 mm | 31,30 mm |
| 1.5/8"-12 UN | 41,22 mm | 39,20 mm |
| 1.7/8"-12 UN | 47,57 mm | 45,60 mm |
| 2.1/2"-12 UN | 63,45 mm | 61,50 mm |
