3000 PSI SAE-Flanschverschraubungen metrisch leicht
SAE-Flanschverschraubungen der 3000-PSI-Reihe werden zur Verbindung hydraulischer Komponenten mit SAE-Flanschanschluss eingesetzt. Die metrisch leichte Ausführung ist in verschiedenen Flanschgrößen erhältlich; Flanschteller-Durchmesser und Flanschteller-Höhe unterscheiden sich je nach Anschlussgröße.
Bei den metrisch leichten 3000-PSI-Flanschverschraubungen beträgt die Flanschteller-Höhe bei den Größen 1/2" bis 3/4" 6,8 mm, bei 1" bis 1 1/2" 8,0 mm und bei 2" bis 3" 9,6 mm. Die jeweiligen Durchmesser und Maße können der Flanschtabelle entnommen werden.
Für die Auswahl der passenden Flanschverschraubung sind neben der Flanschgröße auch die Abmessungen des Flanschtellers und die vorhandene Anschlussausführung zu berücksichtigen. Maßgeblich sind die technischen Daten der Gegenverbindung sowie die Ausführung der vorhandenen SAE-Flanschaufnahme.
Die Montage erfolgt mit passenden Flanschhälften, über die der Flanschteller an der Anschlussfläche fixiert wird. Die Abdichtung erfolgt über den O-Ring zwischen Flanschteller und Gegenfläche. Für die Montage sollten Flanschgröße, Flanschhälften, O-Ring und Anschlussgeometrie der jeweiligen Verbindung zueinander passen.
Die auf dieser Seite bereitgestellte Maßtabelle unterstützt bei der Zuordnung der Flanschgröße anhand von Flanschteller-Durchmesser und Flanschteller-Höhe.

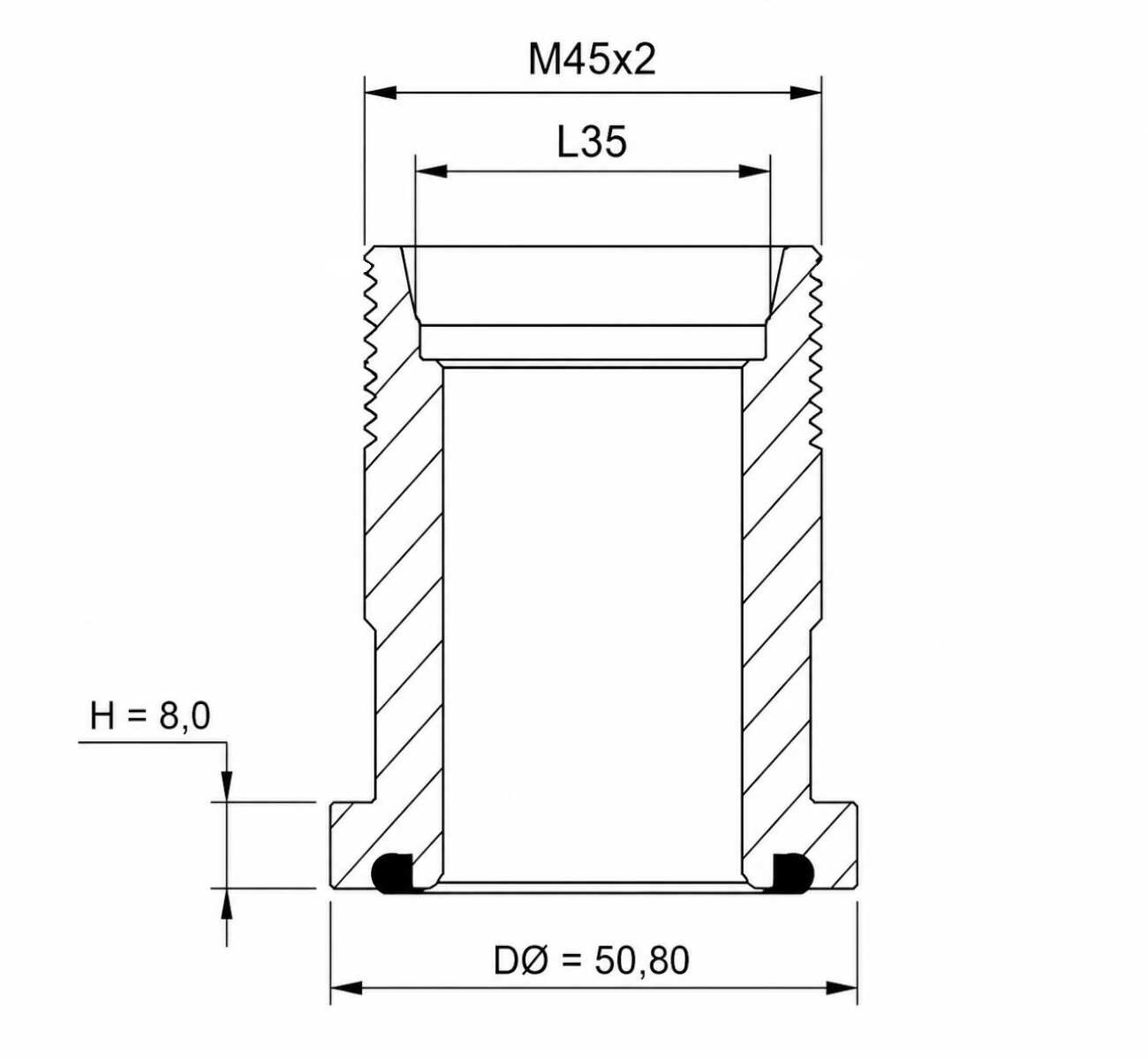

SAE Flanschverschraubungen 3000 PSI
| Flanschgröße | Flanschteller Ø | Flanschteller Höhe H |
|---|---|---|
| 1/2" | 30,20 mm | 6,8 mm |
| 5/8" | 34,00 mm | 6,8 mm |
| 3/4" | 38,10 mm | 6,8 mm |
| 1" | 44,50 mm | 8,0 mm |
| 1.1/4" | 50,80 mm | 8,0 mm |
| 1.1/2" | 60,30 mm | 8,0 mm |
| 2" | 71,40 mm | 9,6 mm |
| 2.1/2" | 84,10 mm | 9,6 mm |
| 3" | 101,60 mm | 9,6 mm |
Metrisch leichte
| Leichte Baureihe | Anschlussgewinde | Außengewinde-Ø | Innengewinde-Ø |
|---|---|---|---|
| L06 | M12x1,5 | 12 mm | 10,38 mm |
| L08 | M14x1,5 | 14 mm | 12,38 mm |
| L10 | M16x1,5 | 16 mm | 14,38 mm |
| L12 | M18x1,5 | 18 mm | 16,38 mm |
| L15 | M22x1,5 | 22 mm | 20,38 mm |
| L18 | M26x1,5 | 26 mm | 24,38 mm |
| L22 | M30x2 | 30 mm | 27,84 mm |
| L28 | M36x2 | 36 mm | 33,84 mm |
| L35 | M45x2 | 45 mm | 42,84 mm |
| L42 | M52x2 | 52 mm | 49,84 mm |
