SAE-Flanschverschraubungen mit ORFS-Anschluss

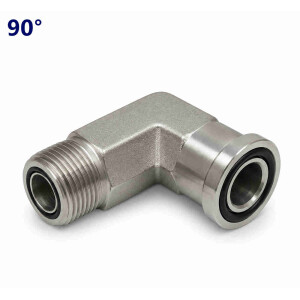

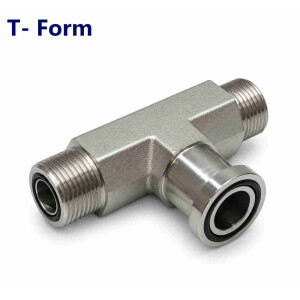

SAE-Flanschverschraubungen mit ORFS-Anschluss verbinden einen SAE-Flanschanschluss mit einem ORFS-Gewindeanschluss (O-Ring Face Seal). Sie werden eingesetzt, wenn hydraulische Komponenten mit SAE-Flanschanschluss an ORFS-Leitungen oder ORFS-Hydraulikverschraubungen angeschlossen werden sollen. Je nach Ausführung sind die Flanschverschraubungen für 3000 PSI oder 6000 PSI erhältlich.

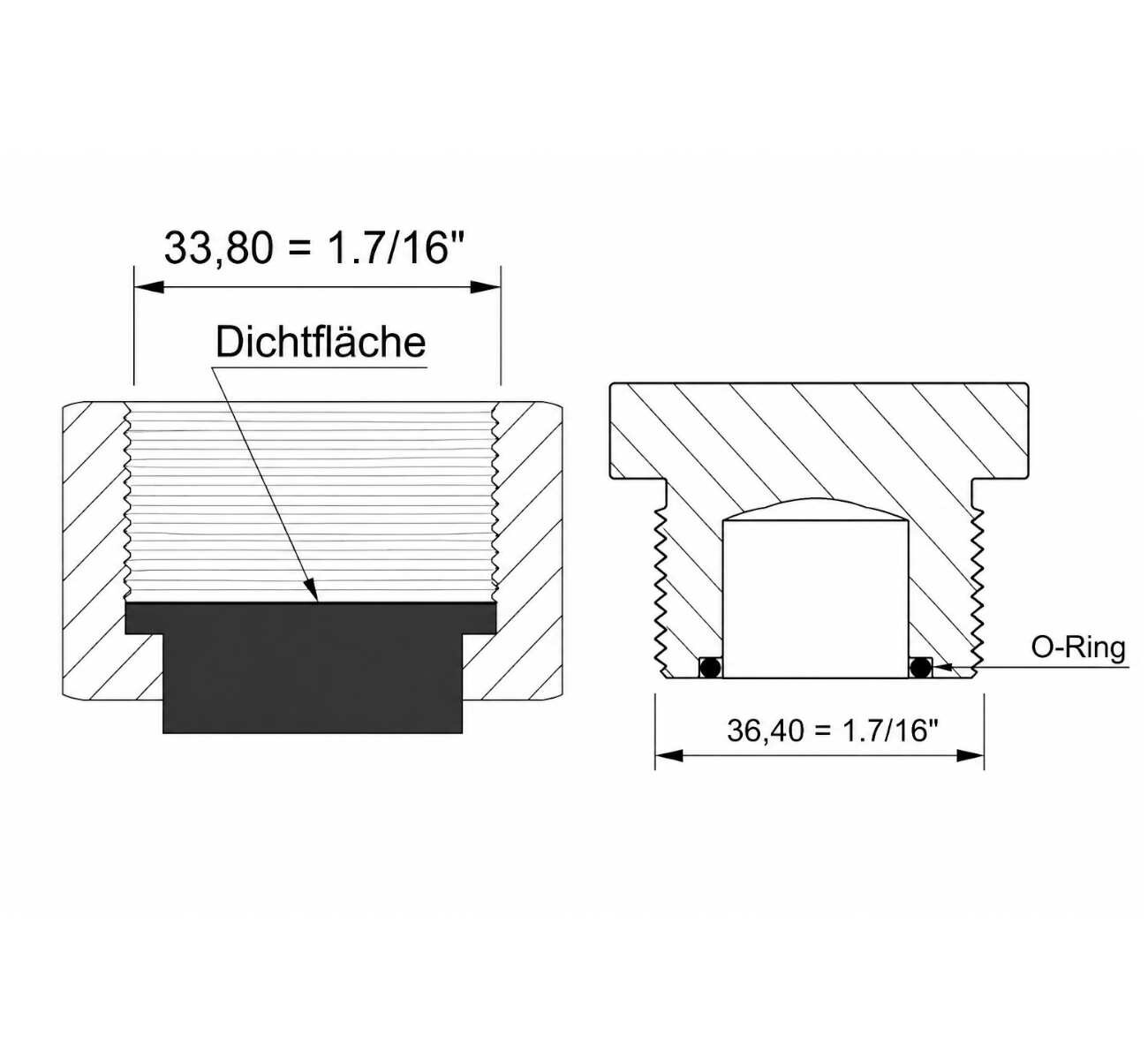

Die Abdichtung auf der Flanschseite erfolgt über den O-Ring im Flanschteller. Auf der ORFS-Seite übernimmt ein weiterer O-Ring auf der Stirnfläche des Anschlusses (Face Seal) die Abdichtung. Das UN/UNF-Gewinde dient ausschließlich der Verschraubung der Verbindung und übernimmt keine Dichtfunktion.
Für die Montage am Hydraulikbauteil werden passende SAE-Flanschhälften benötigt, welche den Flanschteller auf der Anschlussfläche befestigen. Bei der Auswahl sollten Flanschgröße, Druckklasse (3000 oder 6000 PSI), ORFS-Gewinde sowie die passende Anschlussgröße berücksichtigt werden.
Die Maßtabellen auf dieser Seite unterstützen bei der Bestimmung der passenden SAE-Flanschgröße sowie des entsprechenden ORFS-Anschlussgewindes.
SAE Flanschverschraubungen
| 3000 PSI | 6000 PSI | ||||
|---|---|---|---|---|---|
| Flanschgröße | Flanschteller Ø | Flanschteller Höhe H | Flanschgröße | Flanschteller Ø | Flanschteller Höhe H |
| 1/2" | 30,20 mm | 6,8 mm | 1/2" | 31,7 mm | 7,8 mm |
| 5/8" | 34,00 mm | 6,8 mm | 5/8" | — | — |
| 3/4" | 38,10 mm | 6,8 mm | 3/4" | 41,3 mm | 8,8 mm |
| 1" | 44,50 mm | 8,0 mm | 1" | 47,6 mm | 9,5 mm |
| 1.1/4" | 50,80 mm | 8,0 mm | 1.1/4" | 54,0 mm | 10,3 mm |
| 1.1/2" | 60,30 mm | 8,0 mm | 1.1/2" | 63,5 mm | 12,6 mm |
| 2" | 71,40 mm | 9,6 mm | 2" | 79,4 mm | 12,6 mm |
| 2.1/2" | 84,10 mm | 9,6 mm | 2.1/2" | — | — |
| 3" | 101,60 mm | 9,6 mm | 3" | — | — |
ORFS
| Gewinde | Außengewinde-Ø | Innengewinde-Ø |
|---|---|---|
| 9/16"-18 UNF | 14,25 mm | 13,00 mm |
| 11/16"-16 UN | 17,40 mm | 15,40 mm |
| 13/16"-16 UN | 20,50 mm | 18,60 mm |
| 1"-14 UNS | 25,30 mm | 23,10 mm |
| 1.3/16"-12 UN | 30,10 mm | 27,50 mm |
| 1.7/16"-12 UN | 36,40 mm | 33,80 mm |
| 1.11/16"-12 UN | 42,80 mm | 40,20 mm |
| 2"-12 UN | 50,70 mm | 48,10 mm |
