Hydraulikpressnippel Metrisch leicht

Hydraulikpressnippel der metrisch leichten Baureihe (L-Serie) gehören zu den am häufigsten eingesetzten Schlaucharmaturen in europäischen Hydraulikanlagen. Sie werden mit Verschraubungen nach DIN 2353 / ISO 8434-1 verwendet und sind für Rohranschlüsse der leichten Baureihe ausgelegt. Charakteristisch ist der 24°-Dichtkonus, über den die metallische Abdichtung zwischen Pressnippel und Verschraubung erfolgt.

Im Vergleich zur metrisch schweren Baureihe (S-Serie) besitzen metrisch leichte Verschraubungen kleinere Schlüsselweiten und sind für geringere Rohrwandstärken ausgelegt. Dadurch lassen sich kompaktere Hydraulikleitungen realisieren, ohne auf eine zuverlässige Verbindung verzichten zu müssen. Aus diesem Grund wird die L-Serie in zahlreichen mobilen und stationären Hydrauliksystemen eingesetzt.

Bauformen der metrisch leichten Baureihe

In dieser Kategorie finden Sie Hydraulikpressnippel für die metrisch leichte Baureihe in unterschiedlichen Bauformen. Je nach Anschluss stehen Ausführungen mit Innengewinde, Außengewinde, Rohrstutzen sowie gerade oder abgewinkelte Varianten zur Verfügung. Alle Bauformen basieren auf dem gleichen Dichtsystem und unterscheiden sich ausschließlich durch ihre Anschlussgeometrie.

Den passenden Pressnippel auswählen

Für die Auswahl eines geeigneten Pressnippels sind drei Merkmale entscheidend: die Gewindegröße der Verschraubung, die Schlauchnennweite sowie die passende Pressfassung. Bereits geringe Abweichungen können dazu führen, dass eine Schlauchleitung nicht fachgerecht gefertigt werden kann. Deshalb sind bei jedem Artikel die technischen Anschlussdaten und Abmessungen angegeben, damit eine eindeutige Zuordnung möglich ist.

Metrisch leichte Baureihe

24° Konus nach DIN 2353
Leichte Baureihe Anschlussgewinde Außengewinde-Ø Innengewinde-Ø
L06 M12x1,5 12 mm 10,38 mm
L08 M14x1,5 14 mm 12,38 mm
L10 M16x1,5 16 mm 14,38 mm
L12 M18x1,5 18 mm 16,38 mm
L15 M22x1,5 22 mm 20,38 mm
L18 M26x1,5 26 mm 24,38 mm
L22 M30x2 30 mm 27,84 mm
L28 M36x2 36 mm 33,84 mm
L35 M45x2 45 mm 42,84 mm
L42 M52x2 52 mm 49,84 mm

Hinweis zur Bestimmung des L-Maßes

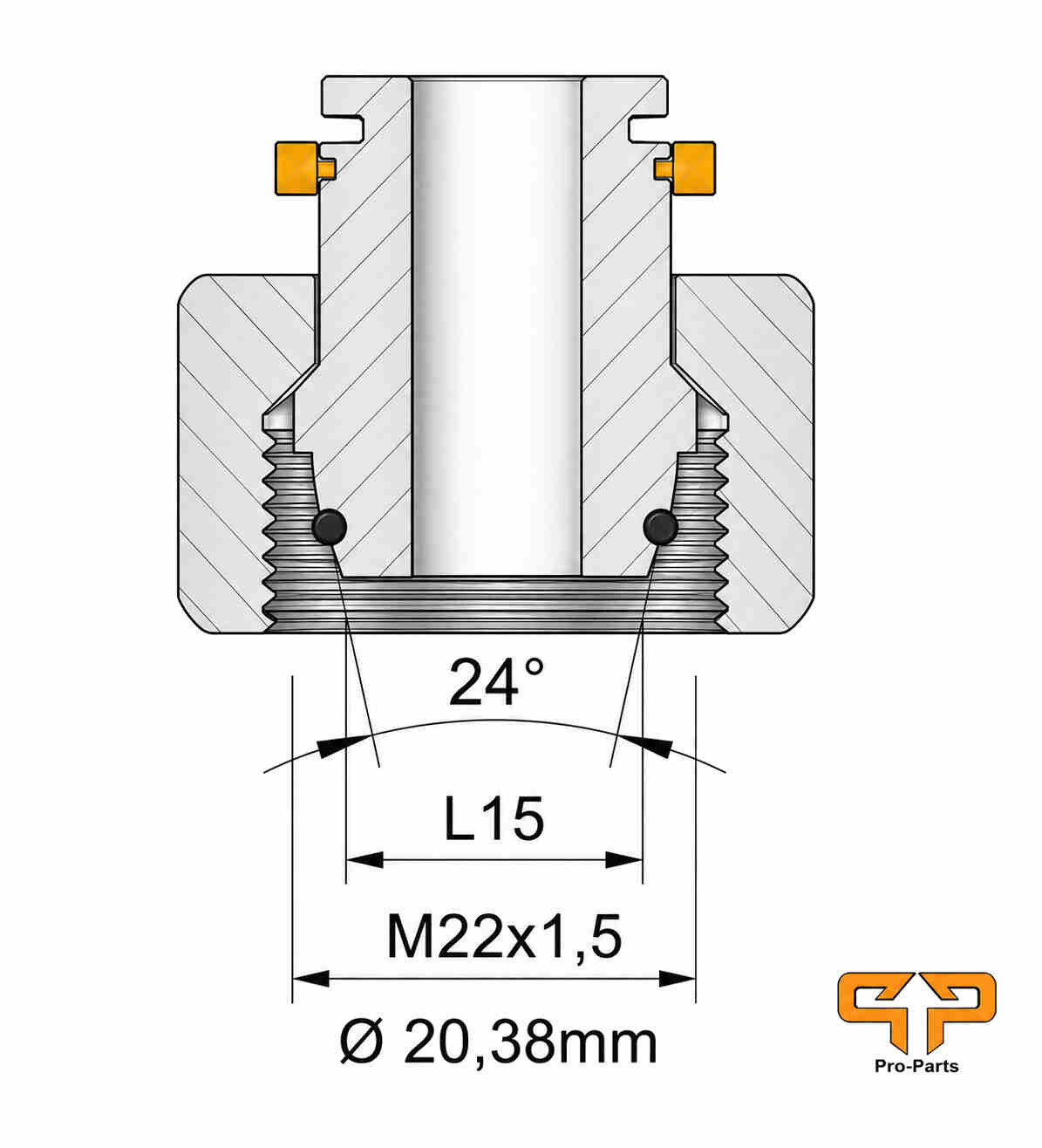

Das L-Maß dient zur eindeutigen Identifikation einer metrisch leichten Hydraulikverschraubung. Bei Innengewinden wird das L-Maß am Außenkonus gemessen, wie in Abbildung 1 (15 mm = L15) anhand der Bemaßungslinie dargestellt. Bei Außengewinden wird das L-Maß am Innenkonus gemessen, wie in Abbildung 2 mithilfe eines Messschiebers dargestellt. Beide Messungen erfolgen mit einem Messschieber. Anschließend wird das ermittelte L-Maß mit der oben stehenden Gewindetabelle abgeglichen, um die passende Hydraulikverschraubung eindeutig zu bestimmen.

Abbildung 1

Abbildung 2

Häufig gestellte Fragen zu Hydraulikpressnippeln metrisch leicht

Was bedeutet „metrisch leicht“ bei Hydraulikpressnippeln?
Die Bezeichnung metrisch leicht (L-Serie) kennzeichnet Pressnippel für Verschraubungen nach DIN 2353 bzw. ISO 8434-1 der leichten Baureihe. Im Vergleich zur schweren Baureihe (S-Serie) werden kompaktere Anschlussabmessungen verwendet.
Worin unterscheidet sich die metrisch leichte von der metrisch schweren Baureihe?
Der größte Unterschied liegt in den Rohrabmessungen und den Verschraubungen. Die L-Serie ist für die leichte Baureihe ausgelegt, während die S-Serie für höhere Belastungen vorgesehen ist. Beide Systeme verwenden einen 24°-Dichtkonus, sind jedoch untereinander nicht beliebig austauschbar.
Sind Hydraulikpressnippel der L-Serie genormt?
Die metrischen 24°-Anschlüsse der L-Serie orientieren sich an DIN 2353 bzw. ISO 8434-1. Dadurch sind die relevanten Anschlussmaße der zugehörigen Verschraubungssysteme eindeutig definiert.
Welche Bauformen gibt es bei Hydraulikpressnippeln metrisch leicht?
Je nach Anwendung sind Hydraulikpressnippel der L-Serie als gerade Ausführung, 45°- oder 90°-Bogen, Rohrstutzen sowie mit Innen- oder Außengewinde erhältlich. Die verschiedenen Bauformen ermöglichen eine passende Schlauchführung auch bei beengten Einbauverhältnissen.
Dichten metrisch leichte Pressnippel über einen O-Ring ab?
Standardmäßig erfolgt die Abdichtung über den 24°-Dichtkonus zwischen Pressnippel und Verschraubung. Zusätzliche Dichtelemente können je nach spezieller Anschlussausführung zum Einsatz kommen.
Sind Pressnippel der L-Serie mit der S-Serie kompatibel?
Nein. Obwohl beide Systeme einen 24°-Dichtkonus verwenden, unterscheiden sich die Anschlussabmessungen der L- und S-Serie. Pressnippel und Gegenanschluss müssen daher zur jeweiligen Baureihe und Größe passen.
Wo werden Hydraulikpressnippel der metrisch leichten Baureihe eingesetzt?
Die L-Serie wird in zahlreichen mobilen und stationären Hydraulikanlagen eingesetzt, beispielsweise im Maschinenbau, in der Landtechnik, bei Baumaschinen, in der Fördertechnik sowie in industriellen Hydrauliksystemen.
Wie erkenne ich, ob ich einen Pressnippel der L-Serie benötige?
Entscheidend sind die vorhandene Verschraubung und deren Abmessungen. Zur eindeutigen Bestimmung können insbesondere Gewindegröße und L-Maß ermittelt und mit der Gewindetabelle abgeglichen werden. Zusätzlich müssen Schlauchnennweite und Pressfassung zum verwendeten Schlauchsystem passen.
