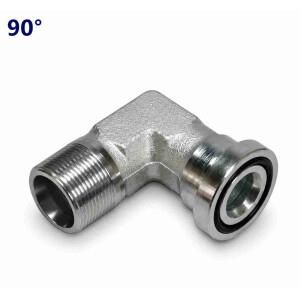

SAE-Flanschverschraubungen mit BSPP-Gewinde
SAE-Flanschverschraubungen mit BSPP-Anschlussgewinde verbinden die Vorteile einer SAE-Flanschverbindung mit einem zylindrischen BSPP-Gewinde (British Standard Pipe Parallel). Sie werden überall dort eingesetzt, wo hydraulische Komponenten mit SAE-Flanschanschluss an Anschlüsse mit BSPP-Innen- oder Außengewinde angebunden werden müssen.
Die Abdichtung der Flanschseite erfolgt über den O-Ring im Flanschteller, der beim Anziehen der Flanschhälften gegen die Dichtfläche des Gegenanschlusses gepresst wird. Das BSPP-Gewinde dient ausschließlich der Verschraubung der Anschlussseite und wird je nach Ausführung über einen 60°-Innen- oder Außenkonus abgedichtet.
SAE-Flanschverschraubungen mit BSPP-Anschluss sind sowohl für 3000 PSI als auch für 6000 PSI erhältlich. Welche Ausführung verwendet wird, richtet sich nach der vorhandenen Flanschgröße, der Druckklasse sowie der Anschlussgeometrie der Hydraulikanlage.
Für eine dauerhaft sichere Verbindung sollten Flanschgröße, BSPP-Gewinde, Flanschhälften sowie die jeweilige Druckklasse aufeinander abgestimmt sein. Die Maßtabellen auf dieser Seite unterstützen bei der Auswahl der passenden Ausführung.
SAE Flanschverschraubungen
| 3000 PSI | 6000 PSI | ||||
|---|---|---|---|---|---|
| Flanschgröße | Flanschteller Ø | Flanschteller Höhe H | Flanschgröße | Flanschteller Ø | Flanschteller Höhe H |
| 1/2" | 30,20 mm | 6,8 mm | 1/2" | 31,7 mm | 7,8 mm |
| 5/8" | 34,00 mm | 6,8 mm | 5/8" | — | — |
| 3/4" | 38,10 mm | 6,8 mm | 3/4" | 41,3 mm | 8,8 mm |
| 1" | 44,50 mm | 8,0 mm | 1" | 47,6 mm | 9,5 mm |
| 1.1/4" | 50,80 mm | 8,0 mm | 1.1/4" | 54,0 mm | 10,3 mm |
| 1.1/2" | 60,30 mm | 8,0 mm | 1.1/2" | 63,5 mm | 12,6 mm |
| 2" | 71,40 mm | 9,6 mm | 2" | 79,4 mm | 12,6 mm |
| 2.1/2" | 84,10 mm | 9,6 mm | 2.1/2" | — | — |
| 3" | 101,60 mm | 9,6 mm | 3" | — | — |
BSPP zöllig
| Gewinde | Außengewinde-Ø | Innengewinde-Ø |
|---|---|---|
| BSPP, zylindrisch R1/8"-28 | 9,73 mm | 8,57 mm |
| BSPP, zylindrisch R1/4"-19 | 13,16 mm | 11,45 mm |
| BSPP, zylindrisch R3/8"-19 | 16,66 mm | 14,95 mm |
| BSPP, zylindrisch R1/2"-14 | 20,96 mm | 18,63 mm |
| BSPP, zylindrisch R5/8"-14 | 22,91 mm | 20,59 mm |
| BSPP, zylindrisch R3/4"-14 | 26,44 mm | 24,12 mm |
| BSPP, zylindrisch R1"-11 | 33,25 mm | 30,29 mm |
| BSPP, zylindrisch R1.1/4"-11 | 41,91 mm | 38,95 mm |
| BSPP, zylindrisch R1.1/2"-11 | 47,80 mm | 44,85 mm |
| BSPP, zylindrisch R2"-11 | 59,62 mm | 56,66 mm |
| BSPP, zylindrisch R2.1/2"-11 | 75,18 mm | 72,23 mm |
| BSPP, zylindrisch R3"-11 | 87,88 mm | 84,93 mm |
| BSPP, zylindrisch R4"-11 | 113,03 mm | 110,07 mm |
