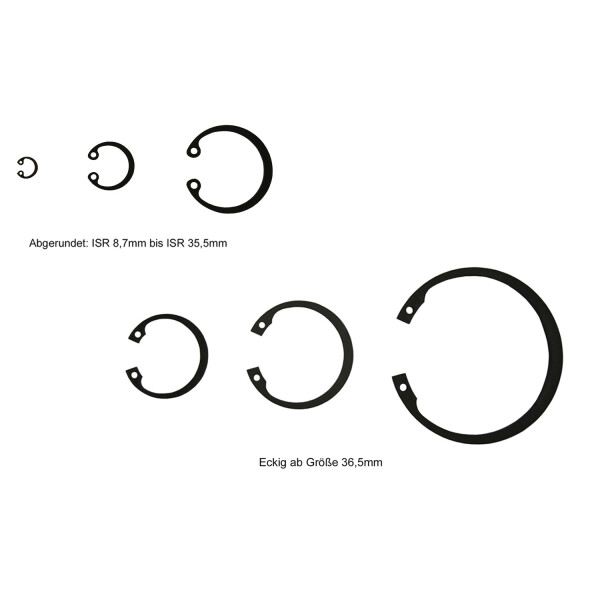

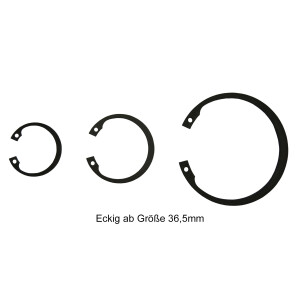

Sicherungsring DIN 472 Innensicherungsring für Bohrungen 8,7mm bis 209,5mm

Sicherungsring DIN 472 Innensicherungsring für Bohrungen 8,7mm bis 209,5mm
Werkstoff Norm: Federstahl EN 10132 – (DIN 17222)
Werkstoffband: 8 mm bis 190 mm: C75 S
Härtegrad: 8 mm bis 48 mm: HV 470 – 580, HRC 47 – 54,
50 mm bis 190 mm: HV 435 – 530, HRC 44 – 51
Oberflächenbeschaffenheit: 8 mm bis 190 mm: brüniert und geölt
Ausführung: ISR
Durchmesser d1 Ø in mm: 8mm bis 190mm
Außendurchmesser d3 Ø in mm: 8,7mm bis 199,5mm
d2 in mm: 8,4mm bis 195,0mm
Bandbreite b: 1,1mm bis 13,8mm
Wandstärke S in mm: 0,80mm ±0,05mm bis 4,00mm ±0,10mm
Abmaß d5 in mm: 1mm bis 4,0mm
Norm: DIN 472
Vorteile: Der DIN 472-Innensicherungsring ist die
  gebräuchlichste Form der Sicherungsvorrichtung
  für Wellen mit Innenrillen. Er kann erhebliche
  Axialkräfte von dem die Kraft ausübenden Teil
  der Maschine auf die Nut übertragen, in der der
  Sicherungsring sitzt.



Ausführung
mind. Menge
ab
€ 0,00
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
