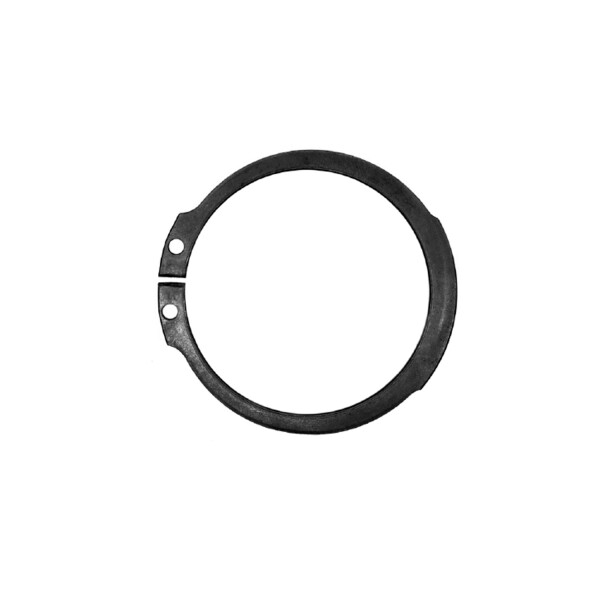

Außensicherungsring mit Innendurchmesser 2,7mm bis 190,5mm DIN 471

Außensicherungsring mit Innendurchmesser 2,7mm bis 190,5mm DIN 471
Werkstoff Norm: Federstahl EN 10132 – 1/4 (DIN 17222)
Werkstoffband: 3 mm bis 27 mm: C60 S,
28 mm bis 200 mm: C75 S
Härtegrad: 3 mm bis 48 mm: HV 470 – 580, HRC 47 – 54,
50 mm bis 200 mm: HV 435 – 530, HRC 44 – 51
Oberflächenbeschaffenheit: 3 mm bis 5 mm: phosphatiert und geölt,
6 mm bis 200 mm: brüniert und geölt
Ausführung: ASR
Durchmesser d1 Ø in mm: 3mm bis 200mm
Innendurchmesser d3 Ø in mm: 2,7mm bis 190,5mm
d2 in mm: 2,8mm bis 195,00mm
Norm: 0,8mm bis 14,0mm
Vorteile: 0,4mm ±0,05mm bis 4,0mm ±0,10mm
  1mm bis 4,0mm
  DIN 471
  Der DIN 471-Außensicherungsring ist die
  gebräuchlichste Form der Sicherungseinrichtung
  für Wellen mit Außenrillen. Er kann erhebliche
  Axialkräfte von dem die Kraft ausgeht auf die Nut
  übertragen, in der der Sicherungsring sitzt.



Ausführung
mind. Menge
ab
€ 0,11
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
