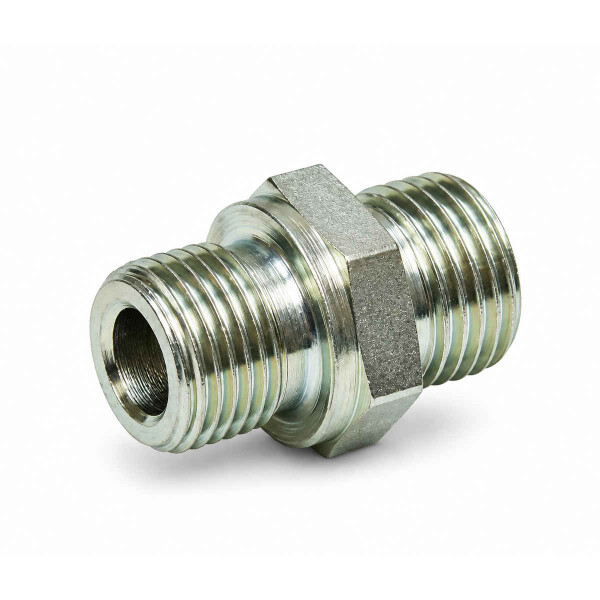

XGE-CEL28-G1/2"

Merkmal Wert
Werkstoff: Stahl, verzinkt
Bauform: gerade
Norm: DIN EN ISO 8434-1 / DIN 2353
Rohranschluss: M36 × 2 (L28)
Rohr-Ø in mm: 28,00 mm
Konus Rohranschluss: 24° Innenkonus
Einschraubgewinde: G1/2"-14 BSPP, zylindrisch
Einschraubgewinde in mm Ø: 20,96 mm
Dichtform Einschraubgewinde: Dichtkante
Betriebsdruck: 160 bar
Ausführung
€ 57,08
inkl. 19% USt. , zzgl. Versand
