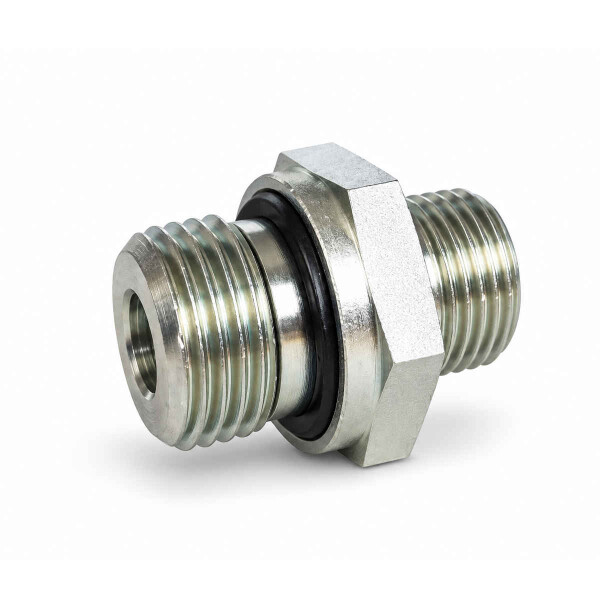

Einschraubverschraubung gerade mit Weichdichtung und zölligem Einschraubgewinde bei de seite haben ein Außengewinde

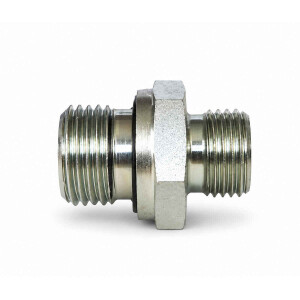

Gerade Einschraubverschraubung wird von der Seite abgebildet auf beiden Seiten ist ein Außengewinde zu sehen und eine schwarze Weichdichtung auf der linken Seite

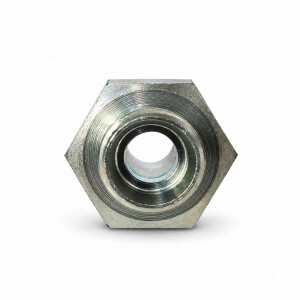

gerade Einschraubverschraubung wird von vorne abgebildet

Gerade Einschraubverschraubung XGE-CEL-GWD metrisch leicht mit BSPP Einschraubgewinde

Artikelnummer: 40420010260
Kategorie: Zölliges/ BSPP Einschraubgewinde
Hersteller: Weisenburger Pro-Parts UG

Merkmal	Wert
Ausführung	XGE-CEL06-G1/8"WD bis XGE-CEL42-G1.1/2"WD
Werkstoff:	Stahl, verzinkt
Norm:	DIN EN ISO 8434-1 / DIN 2353
Bauform:	gerade
Rohranschluss:	M12 × 1,5 (L06) bis M52 × 2 (L42)
Rohr-Ø in mm:	6,00 mm bis 42,00 mm
Konus Rohranschluss:	24° Innenkonus
Einschraubgewinde:	G1/8"-28 BSPP, zylindrisch bis G1.1/2"-11 BSPP, zylindrisch
Einschraubgewinde in mm Ø:	9,73 mm bis 47,80 mm
Dichtform Einschraubgewinde:	Weichdichtung im Sitz
Betriebsdruck:	315 bar bis 160 bar

Ausführung

Preis auf Anfrage

Sofort verfügbar

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Beschreibung
Bewertungen
Frage zum Artikel

Artikelnummer	Ausführung	Rohranschluss	Rohr-Ø in mm	Einschraubgewinde	Einschraubgewinde in mm Ø	Betriebsdruck
40420010261	XGE-CEL06-G1/8"WD	M12 × 1,5 (L06)	6,00 mm	G1/8"-28 BSPP, zylindrisch	9,73 mm	315 bar
40420010262	XGE-CEL06-G1/4"WD	M12 × 1,5 (L06)	6,00 mm	G1/4"-19 BSPP, zylindrisch	13,16 mm	315 bar
40420010263	XGE-CEL06-G3/8"WD	M12 × 1,5 (L06)	6,00 mm	G3/8"-19 BSPP, zylindrisch	16,66 mm	315 bar
40420010264	XGE-CEL06-G1/2"WD	M12 × 1,5 (L06)	6,00 mm	G1/2"-14 BSPP, zylindrisch	20,96 mm	315 bar
40420010265	XGE-CEL08-G1/8"WD	M14 × 1,5 (L08)	8,00 mm	G1/8"-28 BSPP, zylindrisch	9,73 mm	315 bar
40420010266	XGE-CEL08-G1/4"WD	M14 × 1,5 (L08)	8,00 mm	G1/4"-19 BSPP, zylindrisch	13,16 mm	315 bar
40420010267	XGE-CEL08-G3/8"WD	M14 × 1,5 (L08)	8,00 mm	G3/8"-19 BSPP, zylindrisch	16,66 mm	315 bar
40420010268	XGE-CEL08-G1/2"WD	M14 × 1,5 (L08)	8,00 mm	G1/2"-14 BSPP, zylindrisch	20,96 mm	315 bar
40420010269	XGE-CEL10-G1/8"WD	M16 × 1,5 (L10)	10,00 mm	G1/8"-28 BSPP, zylindrisch	9,73 mm	315 bar
40420010270	XGE-CEL10-G1/4"WD	M16 × 1,5 (L10)	10,00 mm	G1/4"-19 BSPP, zylindrisch	13,16 mm	315 bar
40420010271	XGE-CEL10-G3/8"WD	M16 × 1,5 (L10)	10,00 mm	G3/8"-19 BSPP, zylindrisch	16,66 mm	315 bar
40420010272	XGE-CEL10-G1/2"WD	M16 × 1,5 (L10)	10,00 mm	G1/2"-14 BSPP, zylindrisch	20,96 mm	315 bar
40420010273	XGE-CEL12-G1/8"WD	M18 × 1,5 (L12)	12,00 mm	G1/8"-28 BSPP, zylindrisch	9,73 mm	315 bar
40420010274	XGE-CEL12-G1/4"WD	M18 × 1,5 (L12)	12,00 mm	G1/4"-19 BSPP, zylindrisch	13,16 mm	315 bar
40420010275	XGE-CEL12-G3/8"WD	M18 × 1,5 (L12)	12,00 mm	G3/8"-19 BSPP, zylindrisch	16,66 mm	315 bar
40420010276	XGE-CEL12-G1/2"WD	M18 × 1,5 (L12)	12,00 mm	G1/2"-14 BSPP, zylindrisch	20,96 mm	315 bar
40420010277	XGE-CEL12-G3/4"WD	M18 × 1,5 (L12)	12,00 mm	G3/4"-14 BSPP, zylindrisch	26,44 mm	315 bar
40420010278	XGE-CEL15-G1/4"WD	M22 × 1,5 (L15)	15,00 mm	G1/4"-19 BSPP, zylindrisch	13,16 mm	315 bar
40420010279	XGE-CEL15-G3/8"WD	M22 × 1,5 (L15)	15,00 mm	G3/8"-19 BSPP, zylindrisch	16,66 mm	315 bar
40420010280	XGE-CEL15-G1/2"WD	M22 × 1,5 (L15)	15,00 mm	G1/2"-14 BSPP, zylindrisch	20,96 mm	315 bar
40420010281	XGE-CEL15-G3/4"WD	M22 × 1,5 (L15)	15,00 mm	G3/4"-14 BSPP, zylindrisch	26,44 mm	315 bar
40420010282	XGE-CEL18-G3/8"WD	M26 × 1,5 (L18)	18,00 mm	G3/8"-19 BSPP, zylindrisch	16,66 mm	315 bar
40420010283	XGE-CEL18-G1/2"WD	M26 × 1,5 (L18)	18,00 mm	G1/2"-14 BSPP, zylindrisch	20,96 mm	315 bar
40420010284	XGE-CEL18-G3/4"WD	M26 × 1,5 (L18)	18,00 mm	G3/4"-14 BSPP, zylindrisch	26,44 mm	315 bar
40420010285	XGE-CEL18-G1"WD	M26 × 1,5 (L18)	18,00 mm	G1"-11 BSPP, zylindrisch	33,25 mm	315 bar
40420010286	XGE-CEL22-G1/2"WD	M30 × 2 (L22)	22,00 mm	G1/2"-14 BSPP, zylindrisch	20,96 mm	160 bar
40420010287	XGE-CEL22-G3/4"WD	M30 × 2 (L22)	22,00 mm	G3/4"-14 BSPP, zylindrisch	26,44 mm	160 bar
40420010288	XGE-CEL22-G1"WD	M30 × 2 (L22)	22,00 mm	G1"-11 BSPP, zylindrisch	33,25 mm	315 bar
40420010289	XGE-CEL28-G1/2"WD	M36 × 2 (L28)	28,00 mm	G1/2"-14 BSPP, zylindrisch	20,96 mm	160 bar
40420010290	XGE-CEL28-G3/4"WD	M36 × 2 (L28)	28,00 mm	G3/4"-14 BSPP, zylindrisch	26,44 mm	160 bar
40420010291	XGE-CEL28-G1"WD	M36 × 2 (L28)	28,00 mm	G1"-11 BSPP, zylindrisch	33,25 mm	160 bar
40420010292	XGE-CEL28-G1.1/4"WD	M36 × 2 (L28)	28,00 mm	G1.1/4"-11 BSPP, zylindrisch	41,91 mm	160 bar
40420010293	XGE-CEL35-G3/4"WD	M45 × 2 (L35)	35,00 mm	G3/4"-14 BSPP, zylindrisch	26,44 mm	160 bar
40420010294	XGE-CEL35-G1"WD	M45 × 2 (L35)	35,00 mm	G1"-11 BSPP, zylindrisch	33,25 mm	160 bar
40420010295	XGE-CEL35-G1.1/4"WD	M45 × 2 (L35)	35,00 mm	G1.1/4"-11 BSPP, zylindrisch	41,91 mm	160 bar
40420010296	XGE-CEL35-G1.1/2"WD	M45 × 2 (L35)	35,00 mm	G1.1/2"-11 BSPP, zylindrisch	47,80 mm	160 bar
40420010297	XGE-CEL42-G1.1/4"WD	M52 × 2 (L42)	42,00 mm	G1.1/4"-11 BSPP, zylindrisch	41,91 mm	160 bar
40420010298	XGE-CEL42-G1.1/2"WD	M52 × 2 (L42)	42,00 mm	G1.1/2"-11 BSPP, zylindrisch	47,80 mm	160 bar
