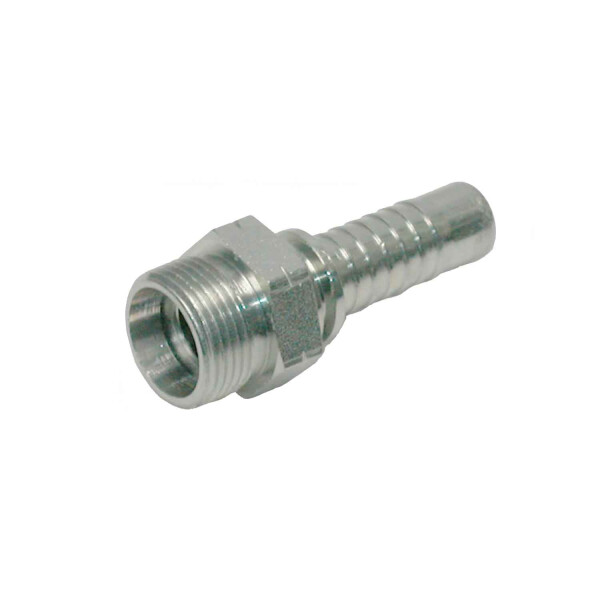

Pressnippel mit Außengewinde CEL und leichte Baureihe mit Innenkonus

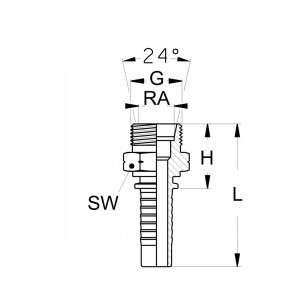

Technische Zeichnung für einen Pressnippel mit Außengewinde und Innenkonus leichte Baureihe

PN05 CEL06 M12x1,5

Artikelnummer: 20340011051
Kategorie: Gerade
Hersteller: Weisenburger Pro-Parts UG

Pressnippel gerade CEL leichte Baureihe
Werkstoff:		Stahl
Ausführung:		PN05 CEL06 M12x1,5
DN:		5
Size:		3
Inch:		3/16"
Rohranschluss RA:		L06
Rohranschlussgewinde:		M12x1,5
Innenkonus:		24°
Betriebsdruck:		280 bar
Abmessung SW mm:		12mm
Abmessung H mm:		21mm
Länge L in mm:		46mm

Ausführung

€ 6,67

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 1 - 2 Werktage (DE - Ausland abweichend)

Beschreibung
Bewertungen
Frage zum Artikel

Artikelnummer:	Ausführung:	DN:	Size:	Inch:	Rohranschluss RA:	Rohranschlussgewinde:	Betriebsdruck:	Abmessung H mm:	Länge L in mm:
20340011051	PN05 CEL06 M12x1,5	5	3	3/16"	L06	M12x1,5	280 bar	21mm	46mm
20340011052	PN05 CEL08 M14x1,5	5	3	3/16"	L08	M14x1,5	315 bar	21mm	46mm
20340011053	PN06 CEL06 M12x1,5	6	4	1/4"	L06	M12x1,5	280 bar	21mm	49mm
20340011054	PN06 CEL08 M14x1,5	6	4	1/4"	L08	M14x1,5	315 bar	21mm	49mm
20340011055	PN06 CEL10 M16x1,5	6	4	1/4"	L10	M16x1,5	315 bar	23mm	51mm
20340011056	PN06 CEL12 M18x1,5	6	4	1/4"	L12	M18x1,5	315 bar	23mm	51mm
20340011057	PN08 CEL08 M14x1,5	8	5	5/16"	L08	M14x1,5	315 bar	24mm	52mm
20340011058	PN08 CEL10 M16x1,5	8	5	5/16"	L10	M16x1,5	315 bar	23mm	51mm
20340011059	PN08 CEL12 M18x1,5	8	5	5/16"	L12	M18x1,5	315 bar	23mm	51mm
20340011060	PN08 CEL15 M22x1,5	8	5	5/16"	L15	M22x1,5	315 bar	26mm	54mm
20340011061	PN10 CEL10 M16x1,5	10	6	3/8"	L10	M16x1,5	315 bar	23mm	53mm
20340011062	PN10 CEL12 M18x1,5	10	6	3/8"	L12	M18x1,5	315 bar	23mm	53mm
20340011063	PN10 CEL15 M22x1,5	10	6	3/8"	L15	M22x1,5	315 bar	25mm	56mm
20340011064	PN12 CEL10 M16x1,5	12	8	1/2"	L10	M16x1,5	280 bar	26mm	59mm
20340011065	PN12 CEL12 M18x1,5	12	8	1/2"	L12	M18x1,5	315 bar	26mm	58mm
20340011066	PN12 CEL15 M22x1,5	12	8	1/2"	L15	M22x1,5	315 bar	26mm	59mm
20340011067	PN12 CEL18 M26x1,5	12	8	1/2"	L18	M26x1,5	315 bar	28mm	61mm
20340011068	PN16 CEL15 M22x1,5	16	10	5/8"	L15	M22x1,5	280 bar	27mm	62mm
20340011069	PN16 CEL18 M26x1,5	16	10	5/8"	L18	M26x1,5	315 bar	28mm	64mm
20340011070	PN16 CEL22 M30x2	16	10	5/8"	L22	M30x2	210 bar	30mm	66mm
20340011071	PN19 CEL18 M26x1,5	19	12	3/4"	L18	M26x1,5	315 bar	29mm	70mm
20340011072	PN19 CEL22 M30x2	19	12	3/4"	L22	M30x2	210 bar	31mm	72mm
20340011073	PN19 CEL28 M36x2	19	12	3/4"	L28	M36x2	165 bar	37mm	79mm
20340011074	PN25 CEL28 M36x2	25	16	1"	L28	M36x2	165 bar	35mm	86mm
20340011075	PN31 CEL35 M45x2	31	20	1.1/4"	L35	M45x2	125 bar	40mm	97mm
20340011076	PN38 CEL42 M52x2	38	24	1.1/2"	L42	M52x2	100 bar	42mm	106mm
