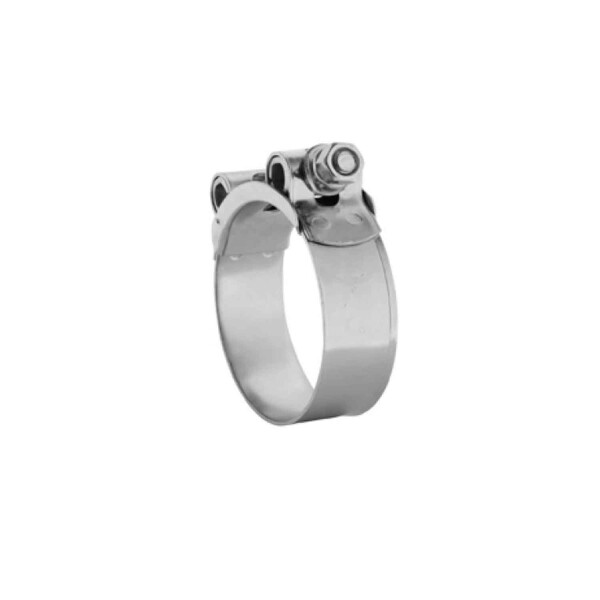

Gelenkbolzenschelle aus verzinktem Stahl mit abgeschrägten Kanten und einer schraube zum festziehen

technische zeichnung einer Spannbackenschelle

GBSW1 86-91mm

Artikelnummer: 030420200318
Kategorie: W1
Hersteller: Weisenburger Pro-Parts UG

Gelenkbolzenschellen GBSW1 mit Spannbereich von 17mm bis 252mm
Werkstoff:		Stahl, verzinkt
Ausführung:		GBSW1 86-91mm
Spannbereich in mm:		86mm bis 91mm
R:		M8
E in mm:		13mm
A in mm:		24mm +04
B in mm:		26,5mm
S in mm:		1,5mm
Max. Anzugdrehmoment in Nm:		25Nm
Betriebsdruck:		20 Bar

Ausführung

€ 3,84

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 1 - 2 Werktage (DE - Ausland abweichend)

Beschreibung
Bewertungen
Frage zum Artikel

Artikelnummer:	Ausführung:	Spannbereich in mm:	R:	E in mm:	A in mm:	B in mm:	S in mm:	Max. Anzugdrehmoment in Nm:	Betriebsdruck:
030420200301	GBSW1 17-19mm	17mm bis 19mm	M5	8mm	18mm +02	19,8mm	0,6mm	4,5Nm	48 Bar
030420200302	GBSW1 20-22mm	20mm bis 22mm	M5	8mm	18mm +02	19,8mm	0,6mm	4,5Nm	48 Bar
030420200303	GBSW1 23-25mm	23mm bis 25mm	M5	8mm	18mm +02	19,8mm	0,6mm	4,5Nm	45 Bar
030420200304	GBSW1 26-28mm	26mm bis 28mm	M5	8mm	18mm +02	19,8mm	0,6mm	4,5Nm	45 Bar
030420200305	GBSW1 29-31mm	29mm bis 31mm	M6	10mm	20mm +03	22mm	0,8mm	8Nm	42 Bar
030420200306	GBSW1 32-35mm	32mm bis 35mm	M6	10mm	20mm +03	22mm	0,8mm	8Nm	42 Bar
030420200307	GBSW1 36-39mm	36mm bis 39mnm	M6	10mm	20mm +03	22mm	0,8mm	8Nm	40 Bar
030420200308	GBSW1 40-43mm	40mm bis 43mm	M6	10mm	20mm +03	22mm	0,8mm	8Nm	40 Bar
030420200309	GBSW1 44-47mm	44mm bis 47mm	M7	11mm	22mm +02	24,5mm	1,2mm	16Nm	44 Bar
030420200310	GBSW1 48-51mm	48mm bis 51mm	M7	11mm	22mm +02	24,5mm	1,2mm	16Nm	44 Bar
030420200311	GSZW1 52-55mm	52mm bis 55mm	M7	11mm	22mm +02	24,5mm	1,2mm	16Nm	40 Bar
030420200312	GBSW1 56-59mm	56mm bis 59mm	M7	11mm	22mm +02	24,5mm	1,2mm	16Nm	40 Bar
030420200313	GBSW1 60-63mm	60mm bis 63mm	M7	11mm	22mm +02	24,5mm	1,2mm	16Nm	36 Bar
030420200314	GBSW1 64-67mm	64mm bis 67mm	M7	11mm	22mm +02	24,5mm	1,2mm	25Nm	36 Bar
030420200315	GBSW1 68-73mm	68mm bis 73mm	M8	13mm	24mm +04	26,5mm	1,5mm	25Nm	28 Bar
030420200316	GBSW1 74-79mm	74mm bis 79mm	M8	13mm	24mm +04	26,5mm	1,5mm	25Nm	28 Bar
030420200317	GBSW1 80-85mm	80mm bis 85mm	M8	13mm	24mm +04	26,5mm	1,5mm	25Nm	28 Bar
030420200318	GBSW1 86-91mm	86mm bis 91mm	M8	13mm	24mm +04	26,5mm	1,5mm	25Nm	20 Bar
030420200319	GBSW1 92-97mm	92mm bis 97mm	M8	13mm	24mm +04	26,5mm	1,5mm	25Nm	20 Bar
030420200320	GBSW1 98-103mm	98mm bis 103mm	M8	13mm	24mm +04	26,5mm	1,5mm	25Nm	20 Bar
030420200321	GBSW1 104-112mm	104mm bis 112mm	M8	13mm	24mm +04	26,5mm	1,5mm	25Nm	12 Bar
030420200322	GBSW1 113-121mm	113mm bis 121mm	M8	13mm	24mm +04	26,5mm	1,5mm	25Nm	12 Bar
030420200323	GBSW1 122-130mm	122mm bis 130mm	M8	13mm	24mm +04	26,5mm	1,5mm	25Nm	12 Bar
030420200324	GBSW1 131-139mm	131mm bis 139mm	M10	17mm	26mm +05	29mm	1,7mm	50Nm	9 Bar
030420200325	GBSW1 140-148mm	140mm bis 148mm	M10	17mm	26mm +05	29mm	1,7mm	50Nm	9 Bar
030420200326	GBSW1 149-161mm	149mm bis 161mm	M10	17mm	26mm +05	29mm	1,7mm	50Nm	9 Bar
030420200327	GBSW1 162-174mm	162mm bis 174mm	M10	17mm	26mm +05	29mm	1,7mm	50Nm	6 Bar
030420200328	GBSW1 175-187mm	175mm bis 187mm	M10	17mm	26mm +05	29mm	1,7mm	50Nm	6 Bar
030420200329	GBSW1 188-200mm	188mm bis 200mm	M10	17mm	26mm +05	29mm	1,7mm	50Nm	6 Bar
030420200330	GBSW1 201-213mm	201mm bis 213mm	M10	17mm	26mm +05	29mm	1,7mm	50Nm	3 Bar
030420200331	GBSW1 214-226mm	214mm bis 226mm	M10	17mm	26mm +05	29mm	1,7mm	50Nm	3 Bar
030420200332	GBSW1 227-239mm	227mm bis 239mm	M10	17mm	26mm +05	29mm	1,7mm	50Nm	3 Bar
030420200333	GBSW1 240-252mm	240mm bis 252mm	M10	17mm	26mm +05	29mm	1,7mm	50Nm	3 Bar
