Druckmessung direkt an der Flanschverbindung

Der Zwischenflansch wird zwischen den entsprechenden Komponenten der Flanschverbindung montiert. Der integrierte Messanschluss schafft dabei einen zusätzlichen Zugang zum Hydraulikkreislauf.

An diesem Messpunkt kann der vorhandene Systemdruck mit geeigneter Messtechnik erfasst werden. Das ist beispielsweise bei Inbetriebnahme, Wartung oder Fehlersuche hilfreich, wenn Druckwerte an einer bestimmten Stelle des Hydrauliksystems überprüft werden sollen.

Nach der Installation bleibt der Messanschluss an der vorgesehenen Position verfügbar und kann bei Bedarf erneut für Kontrollmessungen genutzt werden.

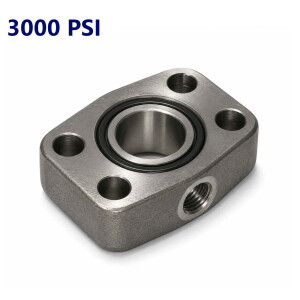

Zwischenflansche in 3000 und 6000 PSI

Je nach Flanschsystem stehen Zwischenflansche mit Messanschluss in unterschiedlichen Druckreihen zur Verfügung. Dazu gehören Ausführungen der Serien 3000 PSI und 6000 PSI.

Die beiden Serien unterscheiden sich neben ihren Druckbereichen auch hinsichtlich ihrer konstruktiven Abmessungen. Bei der Auswahl müssen deshalb Flanschserie, Nenngröße und Anschlussmaße mit der vorhandenen Flanschverbindung übereinstimmen.

Zusätzlich ist auf die Ausführung und Größe des integrierten Messanschlusses zu achten, damit die vorgesehene Messtechnik passend angeschlossen werden kann.
