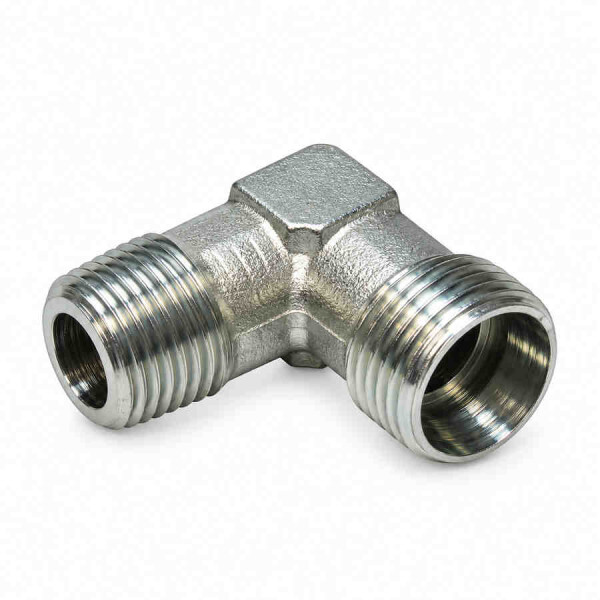

90 grad Winkel Einschraubverschraubung mit metrischem Rohranschluss rechts und auf der Linken Seite ein NPT Einschraubgewinde

Winkel- Einschraubverschraubung XW90E-CEL-AGN metrisch leicht mit NPT Einschraubgewinde

Artikelnummer: 40420102310
Kategorie: Winkel- Einschraubverschraubung
Hersteller: Weisenburger Pro-Parts UG

Merkmal	Wert
Ausführung	XW90E-CEL06-AGN1/8" bis XW90E-CEL42-AGN1.1/2"
Werkstoff:	Stahl, verzinkt
Bauform:	90°
Norm:	DIN EN ISO 8434-1 / DIN 2353
Rohranschluss:	M12 × 1,5 (L06) bis M52 × 2 (L42)
Rohr-Ø in mm:	6,00 mm bis 42,00 mm
Konus Rohranschluss:	24° Innenkonus
Einschraubgewinde:	1/8"-27 NPT bis 1.1/2"-11,5 NPT
Einschraubgewinde in mm Ø:	10,24 mm bis 48,05 mm
Dichtform Einschraubgewinde:	kegeliges Gewinde
Betriebsdruck:	315 bar bis 160 bar

Ausführung

€ 9,49

inkl. 19% USt. , zzgl.

Sofort verfügbar

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Beschreibung
Bewertungen
Frage zum Artikel

Artikelnummer	Ausführung	Rohranschluss	Rohr-Ø in mm	Einschraubgewinde	Einschraubgewinde in mm Ø	Betriebsdruck
40420102311	XW90E-CEL06-AGN1/8"	M12 × 1,5 (L06)	6,00 mm	1/8"-27 NPT	10,24 mm	315 bar
40420102312	XW90E-CEL06-AGN1/4"	M12 × 1,5 (L06)	6,00 mm	1/4"-18 NPT	13,61 mm	315 bar
40420102313	XW90E-CEL06-AGN3/8"	M12 × 1,5 (L06)	6,00 mm	3/8"-18 NPT	17,05 mm	315 bar
40420102314	XW90E-CEL06-AGN1/2"	M12 × 1,5 (L06)	6,00 mm	1/2"-14 NPT	21,22 mm	315 bar
40420102315	XW90E-CEL08-AGN1/8"	M14 × 1,5 (L08)	8,00 mm	1/8"-27 NPT	10,24 mm	315 bar
40420102316	XW90E-CEL08-AGN1/4"	M14 × 1,5 (L08)	8,00 mm	1/4"-18 NPT	13,61 mm	315 bar
40420102317	XW90E-CEL08-AGN3/8"	M14 × 1,5 (L08)	8,00 mm	3/8"-18 NPT	17,05 mm	315 bar
40420102318	XW90E-CEL08-AGN1/2"	M14 × 1,5 (L08)	8,00 mm	1/2"-14 NPT	21,22 mm	315 bar
40420102319	XW90E-CEL10-AGN1/4"	M16 × 1,5 (L10)	10,00 mm	1/4"-18 NPT	13,61 mm	315 bar
40420102320	XW90E-CEL10-AGN3/8"	M16 × 1,5 (L10)	10,00 mm	3/8"-18 NPT	17,05 mm	315 bar
40420102321	XW90E-CEL12-AGN1/4"	M18 × 1,5 (L12)	12,00 mm	1/4"-18 NPT	13,61 mm	315 bar
40420102322	XW90E-CEL12-AGN3/8"	M18 × 1,5 (L12)	12,00 mm	3/8"-18 NPT	17,05 mm	315 bar
40420102323	XW90E-CEL12-AGN1/2"	M18 × 1,5 (L12)	12,00 mm	1/2"-14 NPT	21,22 mm	315 bar
40420102324	XW90E-CEL15-AGN3/8"	M22 × 1,5 (L15)	15,00 mm	3/8"-18 NPT	17,05 mm	315 bar
40420102325	XW90E-CEL15-AGN1/2"	M22 × 1,5 (L15)	15,00 mm	1/2"-14 NPT	21,22 mm	315 bar
40420102326	XW90E-CEL18-AGN1/2"	M26 × 1,5 (L18)	18,00 mm	1/2"-14 NPT	21,22 mm	315 bar
40420102327	XW90E-CEL18-AGN3/4"	M26 × 1,5 (L18)	18,00 mm	3/4"-14 NPT	26,56 mm	315 bar
40420102328	XW90E-CEL22-AGN3/4"	M30 × 2 (L22)	22,00 mm	3/4"-14 NPT	26,56 mm	160 bar
40420102329	XW90E-CEL28-AGN1"	M36 × 2 (L28)	28,00 mm	1"-11,5 NPT	33,28 mm	160 bar
40420102330	XW90E-CEL35-AGN1.1/4"	M45 × 2 (L35)	35,00 mm	1.1/4"-11,5 NPT	41,98 mm	160 bar
40420102331	XW90E-CEL42-AGN1.1/2"	M52 × 2 (L42)	42,00 mm	1.1/2"-11,5 NPT	48,05 mm	160 bar
