Schrägachsen Kolbenpumpen

Schrägachsen-Kolbenpumpen gehören zu den Axialkolbenpumpen und werden in hydraulischen Systemen eingesetzt, bei denen hohe Leistungsdichte und ein guter Wirkungsgrad gefragt sind. Typische Einsatzbereiche finden sich in der Mobilhydraulik, bei Nutzfahrzeugen, Bau- und Landmaschinen sowie im Maschinen- und Anlagenbau.

Je nach Ausführung stehen Schrägachsenpumpen mit unterschiedlichen Fördervolumen, Drehzahlbereichen, Drehrichtungen und Anschlussvarianten zur Verfügung. Bei der Auswahl müssen die hydraulischen Leistungsdaten ebenso zur Anwendung passen wie die mechanische Anbindung der Pumpe.

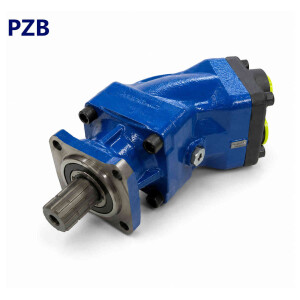

PZB

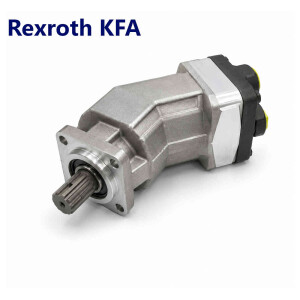

Rexroth KFA

Wie funktioniert eine Schrägachsen-Kolbenpumpe?

Bei einer Schrägachsenpumpe sind Antriebswelle und Zylindertrommel konstruktiv in einem Winkel zueinander angeordnet. In der Zylindertrommel befinden sich mehrere axial angeordnete Kolben.

Durch die Drehbewegung der Zylindertrommel führen die Kolben eine Hubbewegung aus. Dabei vergrößern und verkleinern sich die Arbeitsräume der einzelnen Kolben. Das Hydraulikmedium wird dadurch abwechselnd angesaugt und zur Druckseite verdrängt.

Auf diese Weise erzeugt die Schrägachsen-Kolbenpumpe einen kontinuierlichen Volumenstrom für das angeschlossene Hydrauliksystem.

Wo werden Schrägachsenpumpen eingesetzt?

Schrägachsenpumpen kommen insbesondere in mobilen Hydraulikanwendungen zum Einsatz, bei denen hohe hydraulische Leistungen bei kompakten Abmessungen benötigt werden.

Typische Anwendungen finden sich beispielsweise an Kippern, Nutzfahrzeugen, Kränen, Baumaschinen und landwirtschaftlichen Maschinen. Darüber hinaus können Schrägachsen-Kolbenpumpen auch in stationären hydraulischen Anlagen eingesetzt werden.

Welche Pumpenausführung geeignet ist, richtet sich nach den Anforderungen des jeweiligen Hydrauliksystems und den vorhandenen Betriebsbedingungen.

Was ist bei der Auswahl einer Schrägachsenpumpe wichtig?

Zu den wichtigsten Kenngrößen gehört das Fördervolumen in cm³/U. Zusammen mit der Antriebsdrehzahl bestimmt es den theoretischen Förderstrom der Pumpe.

Darüber hinaus müssen zulässiger Betriebsdruck, Drehzahlbereich und Drehrichtung berücksichtigt werden. Gerade bei Anwendungen an Nutzfahrzeugen und Nebenantrieben ist außerdem darauf zu achten, dass Befestigung, Antriebswelle und hydraulische Anschlüsse zur vorhandenen Einbausituation passen.

Soll eine vorhandene Schrägachsenpumpe ersetzt werden, bieten Hersteller, Typenbezeichnung und technische Daten der bisherigen Pumpe einen wichtigen Ausgangspunkt für die Auswahl einer passenden Ausführung.

Häufige Fragen zu Schrägachsen-Kolbenpumpen

Was ist der Unterschied zwischen einer Schrägachsenpumpe und einer Zahnradpumpe?

Beide Pumpen arbeiten nach dem Verdrängerprinzip, unterscheiden sich jedoch deutlich in ihrem Aufbau. Bei der Zahnradpumpe erfolgt die Förderung über zwei miteinander kämmende Zahnräder, während eine Schrägachsenpumpe mit mehreren axial angeordneten Kolben arbeitet. Schrägachsenpumpen werden häufig für Anwendungen mit höheren Anforderungen an Druck, Leistung und Wirkungsgrad eingesetzt.

Kann ich eine Zahnradpumpe durch eine Schrägachsenpumpe ersetzen?

Ein direkter Austausch ist nicht grundsätzlich möglich. Neben Fördervolumen und Druckbereich müssen unter anderem Antriebsdrehzahl, Drehrichtung, benötigte Antriebsleistung, Befestigung, Welle und hydraulische Anschlüsse zur vorhandenen Anlage passen. Ein Wechsel der Pumpenbauart sollte deshalb anhand des gesamten Hydrauliksystems geprüft werden.

Was bedeutet cm³/U bei einer Schrägachsenpumpe?

Die Angabe cm³/U bezeichnet das theoretische Fördervolumen der Pumpe pro Umdrehung. Zusammen mit der Drehzahl lässt sich daraus der theoretische Förderstrom bestimmen. Eine Schrägachsenpumpe mit 60 cm³/U erreicht bei 1.000 U/min beispielsweise theoretisch 60 l/min.

Welche Drehrichtung benötigt eine Schrägachsenpumpe?

Je nach Ausführung sind Schrägachsenpumpen für eine bestimmte Drehrichtung ausgelegt. Bei der Auswahl muss die Drehrichtung zum vorhandenen Antrieb beziehungsweise Nebenantrieb passen. Maßgeblich sind die Kennzeichnung und die technischen Angaben des jeweiligen Herstellers.

Worauf muss ich beim Austausch einer Schrägachsenpumpe achten?

Bei einer Ersatzpumpe sollten nicht nur Hersteller und Typenbezeichnung verglichen werden. Entscheidend sind auch Fördervolumen, zulässiger Druck, Drehzahlbereich, Drehrichtung, Befestigungsflansch, Antriebswelle und hydraulische Anschlüsse. Erst wenn die relevanten hydraulischen und mechanischen Daten zur Anwendung passen, kommt die Pumpe als Ersatz infrage.
