Welcher SAE Verschluss ist der richtige?

Welche Verschlussart benötigt wird, hängt in erster Linie vom Aufbau des vorhandenen Flanschanschlusses ab.

Blindteller werden verwendet, um einen SAE-Flanschanschluss innerhalb einer bestehenden Flanschverbindung zu verschließen. Sie besitzen keinen weiterführenden hydraulischen Anschluss und müssen mit Flanschhälften der passenden Größe montiert werden, die separat zu erwerben sind.

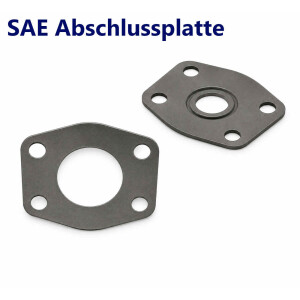

Abschlussplatten verschließen vorhandene Flanschflächen direkt und eignen sich damit für Anschlüsse, die ohne weiterführende Leitung abgeschlossen werden sollen.

Verschlussflansche und Verschlussgegenflansche übernehmen den Verschluss als eigenständige Flanschkomponente. Sie kommen zum Einsatz, wenn die jeweilige Anschlussseite der Flanschverbindung vollständig geschlossen werden soll.

Damit entscheidet nicht allein die gewünschte Verschlussfunktion über die richtige Variante, sondern vor allem die vorhandene Flanschgeometrie und Einbausituation.

SAE Verschlüsse in unterschiedlichen Druckreihen

Je nach Flanschsystem stehen SAE Verschlüsse in unterschiedlichen Druckreihen zur Verfügung. Häufig anzutreffen sind 3000 PSI und 6000 PSI, daneben gibt es entsprechende Ausführungen für weitere Flanschsysteme und Druckbereiche.

Die verschiedenen Serien unterscheiden sich auch in ihren konstruktiven Abmessungen. Eine identische Nenngröße bedeutet deshalb nicht automatisch, dass Verschlüsse unterschiedlicher Serien untereinander austauschbar sind.

SAE Verschluss passend zum Anschluss auswählen

Für die Auswahl sollten zunächst Bauform, Flanschserie und Nenngröße des vorhandenen Anschlusses bestimmt werden. Sind diese Angaben nicht bekannt, können die technischen Abmessungen des Anschlusses mit den Maßangaben des jeweiligen Verschlusses verglichen werden.

So lässt sich gezielt bestimmen, ob ein Blindteller, eine Abschlussplatte, ein Verschlussflansch oder ein Verschlussgegenflansch für die vorhandene SAE-Flanschverbindung benötigt wird.
