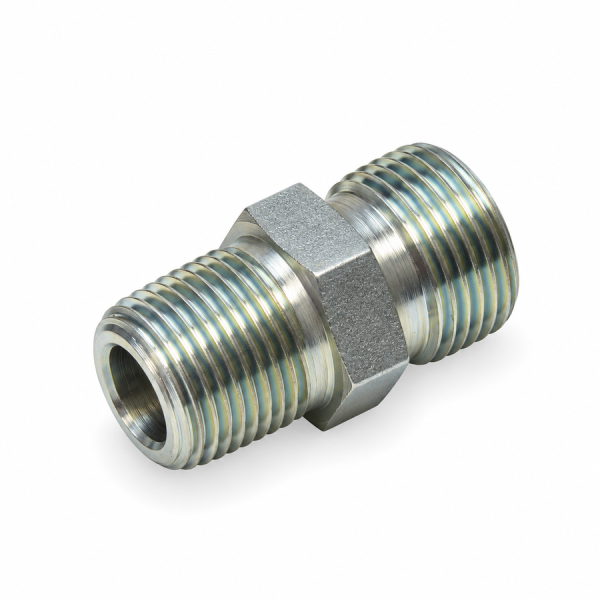

Einschraubverschraubung metrisch schwer und NPT kegeligem Einschraubgewinde vorne links

Gerade Einschraubverschraubung XGE-CES-AGN metrisch schwer mit NPT Einschraubgewinde

Artikelnummer: 40420101650
Kategorie: NPT Einschraubgewinde
Hersteller: Weisenburger Pro-Parts UG

Merkmal	Wert
Ausführung	XGE-CES06-AGN1/8" bis XGE-CES38-AGN1.1/2"
Werkstoff:	Stahl, verzinkt
Bauform:	gerade
Norm:	DIN EN ISO 8434-1 / DIN 2353
Rohranschluss:	M14 × 1,5 (S06) bis M52 × 2 (S38)
Rohr-Ø in mm:	6,00 mm bis 38,00 mm
Konus Rohranschluss:	24° Innenkonus
Einschraubgewinde:	1/8"-27 NPT bis 1.1/2"-11,5 NPT
Einschraubgewinde in mm Ø:	10,24 mm bis 48,05 mm
Dichtform Einschraubgewinde:	kegeliges Gewinde
Betriebsdruck:	630 bar bis 250 bar

Ausführung

€ 0,00

inkl. 19% USt. , zzgl.

Sofort verfügbar

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Beschreibung
Bewertungen
Frage zum Artikel

Artikelnummer	Ausführung	Rohranschluss	Rohr-Ø in mm	Einschraubgewinde	Einschraubgewinde in mm Ø	Betriebsdruck
40420101651	XGE-CES06-AGN1/8"	M14 × 1,5 (S06)	6,00 mm	1/8"-27 NPT	10,24 mm	630 bar
40420101652	XGE-CES06-AGN1/4"	M14 × 1,5 (S06)	6,00 mm	1/4"-18 NPT	13,61 mm	630 bar
40420101653	XGE-CES06-AGN3/8"	M14 × 1,5 (S06)	6,00 mm	3/8"-18 NPT	17,05 mm	630 bar
40420101654	XGE-CES06-AGN1/2"	M14 × 1,5 (S06)	6,00 mm	1/2"-14 NPT	21,22 mm	630 bar
40420101655	XGE-CES08-AGN1/8"	M16 × 1,5 (S08)	8,00 mm	1/8"-27 NPT	10,24 mm	630 bar
40420101656	XGE-CES08-AGN1/4"	M16 × 1,5 (S08)	8,00 mm	1/4"-18 NPT	13,61 mm	630 bar
40420101657	XGE-CES08-AGN3/8"	M16 × 1,5 (S08)	8,00 mm	3/8"-18 NPT	17,05 mm	630 bar
40420101658	XGE-CES08-AGN1/2"	M16 × 1,5 (S08)	8,00 mm	1/2"-14 NPT	21,22 mm	630 bar
40420101659	XGE-CES10-AGN1/4"	M18 × 1,5 (S10)	10,00 mm	1/4"-18 NPT	13,61 mm	630 bar
40420101660	XGE-CES10-AGN3/8"	M18 × 1,5 (S10)	10,00 mm	3/8"-18 NPT	17,05 mm	630 bar
40420101661	XGE-CES10-AGN1/2"	M18 × 1,5 (S10)	10,00 mm	1/2"-14 NPT	21,22 mm	630 bar
40420101662	XGE-CES10-AGN3/4"	M18 × 1,5 (S10)	10,00 mm	3/4"-14 NPT	26,56 mm	400 bar
40420101663	XGE-CES12-AGN1/4"	M20 × 1,5 (S12)	12,00 mm	1/4"-18 NPT	13,61 mm	630 bar
40420101664	XGE-CES12-AGN3/8"	M20 × 1,5 (S12)	12,00 mm	3/8"-18 NPT	17,05 mm	630 bar
40420101665	XGE-CES12-AGN1/2"	M20 × 1,5 (S12)	12,00 mm	1/2"-14 NPT	21,22 mm	630 bar
40420101666	XGE-CES12-AGN3/4"	M20 × 1,5 (S12)	12,00 mm	3/4"-14 NPT	26,56 mm	400 bar
40420101667	XGE-CES14-AGN3/8"	M22 × 1,5 (S14)	14,00 mm	3/8"-18 NPT	17,05 mm	630 bar
40420101668	XGE-CES14-AGN1/2"	M22 × 1,5 (S14)	14,00 mm	1/2"-14 NPT	21,22 mm	630 bar
40420101669	XGE-CES14-AGN3/4"	M22 × 1,5 (S14)	14,00 mm	3/4"-14 NPT	26,56 mm	400 bar
40420101670	XGE-CES14-AGN1"	M22 × 1,5 (S14)	14,00 mm	1"-11,5 NPT	33,28 mm	400 bar
40420101671	XGE-CES16-AGN3/8"	M24 × 1,5 (S16)	16,00 mm	3/8"-18 NPT	17,05 mm	400 bar
40420101672	XGE-CES16-AGN1/2"	M24 × 1,5 (S16)	16,00 mm	1/2"-14 NPT	21,22 mm	400 bar
40420101673	XGE-CES16-AGN3/4"	M24 × 1,5 (S16)	16,00 mm	3/4"-14 NPT	26,56 mm	400 bar
40420101674	XGE-CES16-AGN1"	M24 × 1,5 (S16)	16,00 mm	1"-11,5 NPT	33,28 mm	400 bar
40420101675	XGE-CES20-AGN1/2"	M30 × 2 (S20)	20,00 mm	1/2"-14 NPT	21,22 mm	400 bar
40420101676	XGE-CES20-AGN3/4"	M30 × 2 (S20)	20,00 mm	3/4"-14 NPT	26,56 mm	400 bar
40420101677	XGE-CES20-AGN1"	M30 × 2 (S20)	20,00 mm	1"-11,5 NPT	33,28 mm	400 bar
40420101678	XGE-CES25-AGN3/4"	M36 × 2 (S25)	25,00 mm	3/4"-14 NPT	26,56 mm	400 bar
40420101679	XGE-CES25-AGN1"	M36 × 2 (S25)	25,00 mm	1"-11,5 NPT	33,28 mm	400 bar
40420101680	XGE-CES25-AGN1.1/4"	M36 × 2 (S25)	25,00 mm	1.1/4"-11,5 NPT	41,98 mm	400 bar
40420101681	XGE-CES25-AGN1.1/2"	M36 × 2 (S25)	25,00 mm	1.1/2"-11,5 NPT	48,05 mm	250 bar
40420101682	XGE-CES30-AGN3/4"	M42 × 2 (S30)	30,00 mm	3/4"-14 NPT	26,56 mm	250 bar
40420101683	XGE-CES30-AGN1"	M42 × 2 (S30)	30,00 mm	1"-11,5 NPT	33,28 mm	250 bar
40420101684	XGE-CES30-AGN1.1/4"	M42 × 2 (S30)	30,00 mm	1.1/4"-11,5 NPT	41,98 mm	250 bar
40420101685	XGE-CES30-AGN1.1/2"	M42 × 2 (S30)	30,00 mm	1.1/2"-11,5 NPT	48,05 mm	250 bar
40420101686	XGE-CES38-AGN1"	M52 × 2 (S38)	38,00 mm	1"-11,5 NPT	33,28 mm	250 bar
40420101687	XGE-CES38-AGN1.1/4"	M52 × 2 (S38)	38,00 mm	1.1/4"-11,5 NPT	41,98 mm	250 bar
40420101688	XGE-CES38-AGN1.1/2"	M52 × 2 (S38)	38,00 mm	1.1/2"-11,5 NPT	48,05 mm	250 bar
