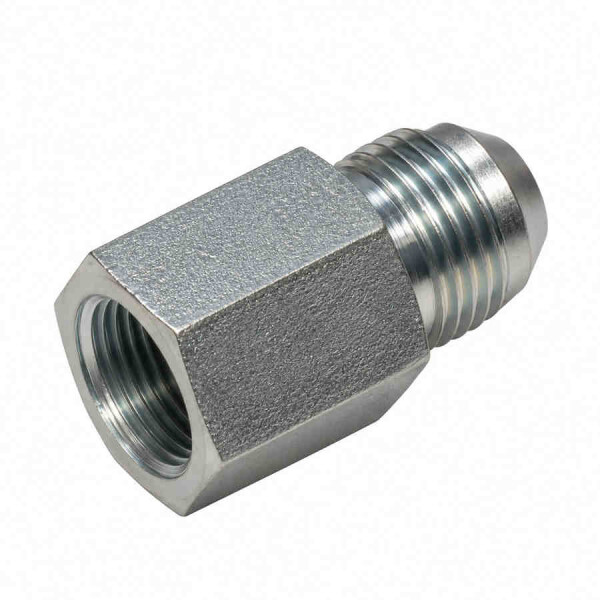

Gerade Aufschraubverschraubung mit UN/UNF Anschlussgewinde hinten und vorne ist ein zölliges BSPP Innengewinde

Gerade Aufschraubverschraubung GA-AGJ-IGR mit UN/UNF Anschlussgewinde und BSPP Innengewinde

Artikelnummer: 40420015100
Kategorie: Aufschraubverschraubungen
Hersteller: Weisenburger Pro-Parts UG

Merkmal	Wert
Ausführung	GA-AGJ7/16"-IGR1/8" bis GA-AGJ2.1/2"-IGR2"
Werkstoff:	Stahl, verzinkt
Bauform:	Gerade
Anschlussgewinde AG:	7/16"-20 UNF bis 2.1/2"-12 UN
Anschlussgewinde AG in mm Ø:	11,07 mm bis 63,45 mm
Konus Außengewinde:	74° Außenkonus
Innengewinde IG:	G1/8"-28 BSPP, zylindrisch bis G2"-11 BSPP, zylindrisch
Innengewinde IG in mm Ø:	8,57 mm bis 56,66 mm
Betriebsdruck:	350 bar bis 125 bar

Ausführung

€ 0,00

inkl. 19% USt. , zzgl.

Sofort verfügbar

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Beschreibung
Bewertungen
Frage zum Artikel

Artikelnummer	Ausführung	Anschlussgewinde AG	Anschlussgewinde AG in mm Ø	Innengewinde IG	Innengewinde IG in mm Ø	Betriebsdruck
40420015101	GA-AGJ7/16"-IGR1/8"	7/16"-20 UNF	11,07 mm	G1/8"-28 BSPP, zylindrisch	8,57 mm	350 bar
40420015102	GA-AGJ7/16"-IGR1/4"	7/16"-20 UNF	11,07 mm	G1/4"-19 BSPP, zylindrisch	11,45 mm	350 bar
40420015103	GA-AGJ7/16"-IGR3/8"	7/16"-20 UNF	11,07 mm	G3/8"-19 BSPP, zylindrisch	14,95 mm	420 bar
40420015104	GA-AGJ7/16"-IGR3/4"	7/16"-20 UNF	11,07 mm	G3/4"-14 BSPP, zylindrisch	24,12 mm	420 bar
40420015105	GA-AGJ1/2"-IGR1/8"	1/2"-20 UNF	12,70 mm	G1/8"-28 BSPP, zylindrisch	8,57 mm	350 bar
40420015106	GA-AGJ1/2"-IGR1/4"	1/2"-20 UNF	12,70 mm	G1/4"-19 BSPP, zylindrisch	11,45 mm	350 bar
40420015107	GA-AGJ1/2"-IGR3/8"	1/2"-20 UNF	12,70 mm	G3/8"-19 BSPP, zylindrisch	14,95 mm	420 bar
40420015108	GA-AGJ9/16"-IGR1/8"	9/16"-18 UNF	14,25 mm	G1/8"-28 BSPP, zylindrisch	8,57 mm	315 bar
40420015109	GA-AGJ9/16"-IGR1/4"	9/16"-18 UNF	14,25 mm	G1/4"-19 BSPP, zylindrisch	11,45 mm	350 bar
40420015110	GA-AGJ9/16"-IGR3/8"	9/16"-18 UNF	14,25 mm	G3/8"-19 BSPP, zylindrisch	14,95 mm	350 bar
40420015111	GA-AGJ9/16"-IGR1/2"	9/16"-18 UNF	14,25 mm	G1/2"-14 BSPP, zylindrisch	18,63 mm	350 bar
40420015112	GA-AGJ3/4"-IGR3/8"	3/4"-16 UNF	19,00 mm	G3/8"-19 BSPP, zylindrisch	14,95 mm	350 bar
40420015113	GA-AGJ3/4"-IGR1/2"	3/4"-16 UNF	19,00 mm	G1/2"-14 BSPP, zylindrisch	18,63 mm	350 bar
40420015114	GA-AGJ3/4"-IGR5/8"	3/4"-16 UNF	19,00 mm	G5/8"-14 BSPP, zylindrisch	20,59 mm	350 bar
40420015115	GA-AGJ3/4"-IGR3/4"	3/4"-16 UNF	19,00 mm	G3/4"-14 BSPP, zylindrisch	24,12 mm	250 bar
40420015116	GA-AGJ7/8"-IGR3/8"	7/8"-14 UNF	22,17 mm	G3/8"-19 BSPP, zylindrisch	14,95 mm	350 bar
40420015117	GA-AGJ7/8"-IGR1/2"	7/8"-14 UNF	22,17 mm	G1/2"-14 BSPP, zylindrisch	18,63 mm	350 bar
40420015118	GA-AGJ7/8"-IGR5/8"	7/8"-14 UNF	22,17 mm	G5/8"-14 BSPP, zylindrisch	20,59 mm	350 bar
40420015119	GA-AGJ1.1/16"-IGR3/8"	1.1/16"-12 UN	26,95 mm	G3/8"-19 BSPP, zylindrisch	14,95 mm	320 bar
40420015120	GA-AGJ1.1/16"-IGR1/2"	1.1/16"-12 UN	26,95 mm	G1/2"-14 BSPP, zylindrisch	18,63 mm	350 bar
40420015121	GA-AGJ1.1/16"-IGR3/4"	1.1/16"-12 UN	26,95 mm	G3/4"-14 BSPP, zylindrisch	24,12 mm	350 bar
40420015122	GA-AGJ1.1/16"-IGR1"	1.1/16"-12 UN	26,95 mm	G1"-11 BSPP, zylindrisch	30,29 mm	320 bar
40420015123	GA-AGJ1.3/16"-IGR3/4"	1.3/16"-12 UN	30,10 mm	G3/4"-14 BSPP, zylindrisch	24,12 mm	315 bar
40420015124	GA-AGJ1.5/16"-IGR3/4"	1.5/16"-12 UN	33,30 mm	G3/4"-14 BSPP, zylindrisch	24,12 mm	280 bar
40420015125	GA-AGJ1.5/16"-IGR1"	1.5/16"-12 UN	33,30 mm	G1"-11 BSPP, zylindrisch	30,29 mm	280 bar
40420015126	GA-AGJ1.5/8"-IGR1"	1.5/8"-12 UN	41,22 mm	G1"-11 BSPP, zylindrisch	30,29 mm	250 bar
40420015127	GA-AGJ1.5/8"-IGR1.1/4"	1.5/8"-12 UN	41,22 mm	G1.1/4"-11 BSPP, zylindrisch	38,95 mm	250 bar
40420015128	GA-AGJ1.7/8"-IGR1.1/4"	1.7/8"-12 UN	47,57 mm	G1.1/4"-11 BSPP, zylindrisch	38,95 mm	250 bar
40420015129	GA-AGJ1.7/8"-IGR1.1/2"	1.7/8"-12 UN	47,57 mm	G1.1/2"-11 BSPP, zylindrisch	44,85 mm	250 bar
40420015130	GA-AGJ2.1/2"-IGR2"	2.1/2"-12 UN	63,45 mm	G2"-11 BSPP, zylindrisch	56,66 mm	125 bar
