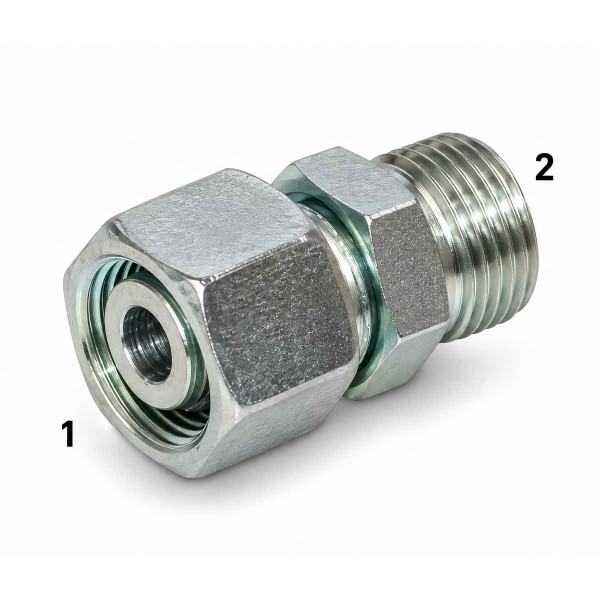

KOVO-L/S metrisch leicht / schwer die überwurfmutter ist mit einer 1 Gekennzeichnet und das Rohranschlussgewinde ist mit einer 2 Gekennzeichnet

GVB-DKOL15-CES16

Artikelnummer: 40420010564
Kategorie: Verbinder
Hersteller: Weisenburger Pro-Parts UG

Merkmal	Wert
Bauform:	gerade
Norm:	DIN EN ISO 8434-1 / DIN 2353
Anschlussgewinde DK:	M22 × 1,5 (L15)
Anschlussgewinde DK in mm Ø:	20,38 mm
Konus Überwurfmutter:	24° Außenkonus
Rohranschluss:	M24 × 1,5 (S16)
Rohr-Ø in mm:	16,00 mm
Konus Rohranschluss:	24° Innenkonus
Betriebsdruck:	315 bar

Ausführung

€ 19,24

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 2 - 3 Werktage (DE - Ausland abweichend)

Beschreibung
Bewertungen
Frage zum Artikel

Artikelnummer	Ausführung	Anschlussgewinde DK	Anschlussgewinde DK in mm Ø	Rohranschluss	Rohr-Ø in mm	Betriebsdruck
40420010551	GVB-DKOL06-CES06	M12 × 1,5 (L06)	10,38 mm	M14 × 1,5 (S06)	6,00 mm	315 bar
40420010552	GVB-DKOL06-CES08	M12 × 1,5 (L06)	10,38 mm	M16 × 1,5 (S08)	8,00 mm	315 bar
40420010553	GVB-DKOL06-CES10	M12 × 1,5 (L06)	10,38 mm	M18 × 1,5 (S10)	10,00 mm	315 bar
40420010554	GVB-DKOL08-CES08	M14 × 1,5 (L08)	12,38 mm	M16 × 1,5 (S08)	8,00 mm	315 bar
40420010555	GVB-DKOL08-CES10	M14 × 1,5 (L08)	12,38 mm	M18 × 1,5 (S10)	10,00 mm	315 bar
40420010556	GVB-DKOL08-CES12	M14 × 1,5 (L08)	12,38 mm	M20 × 1,5 (S12)	12,00 mm	315 bar
40420010557	GVB-DKOL10-CES10	M16 × 1,5 (L10)	14,38 mm	M18 × 1,5 (S10)	10,00 mm	315 bar
40420010558	GVB-DKOL10-CES12	M16 × 1,5 (L10)	14,38 mm	M20 × 1,5 (S12)	12,00 mm	315 bar
40420010559	GVB-DKOL10-CES14	M16 × 1,5 (L10)	14,38 mm	M22 × 1,5 (S14)	14,00 mm	315 bar
40420010560	GVB-DKOL10-CES16	M16 × 1,5 (L10)	14,38 mm	M24 × 1,5 (S16)	16,00 mm	315 bar
40420010561	GVB-DKOL12-CES12	M18 × 1,5 (L12)	16,38 mm	M20 × 1,5 (S12)	12,00 mm	315 bar
40420010562	GVB-DKOL12-CES14	M18 × 1,5 (L12)	16,38 mm	M22 × 1,5 (S14)	14,00 mm	315 bar
40420010563	GVB-DKOL12-CES16	M18 × 1,5 (L12)	16,38 mm	M24 × 1,5 (S16)	16,00 mm	315 bar
40420010564	GVB-DKOL15-CES16	M22 × 1,5 (L15)	20,38 mm	M24 × 1,5 (S16)	16,00 mm	315 bar
40420010565	GVB-DKOL15-CES20	M22 × 1,5 (L15)	20,38 mm	M30 × 2 (S20)	20,00 mm	315 bar
40420010566	GVB-DKOL18-CES20	M26 × 1,5 (L18)	24,38 mm	M30 × 2 (S20)	20,00 mm	315 bar
40420010567	GVB-DKOL18-CES25	M26 × 1,5 (L18)	24,38 mm	M36 × 2 (S25)	25,00 mm	315 bar
40420010568	GVB-DKOL22-CES25	M30 × 2 (L22)	27,84 mm	M36 × 2 (S25)	25,00 mm	160 bar
40420010569	GVB-DKOL22-CES30	M30 × 2 (L22)	27,84 mm	M42 × 2 (S30)	30,00 mm	160 bar
40420010570	GVB-DKOL28-CES30	M36 × 2 (L28)	33,84 mm	M42 × 2 (S30)	30,00 mm	160 bar
40420010571	GVB-DKOL28-CES38	M36 × 2 (L28)	33,84 mm	M52 × 2 (S38)	38,00 mm	160 bar
40420010572	GVB-DKOL35-CES38	M45 × 2 (L35)	42,84 mm	M52 × 2 (S38)	38,00 mm	160 bar
