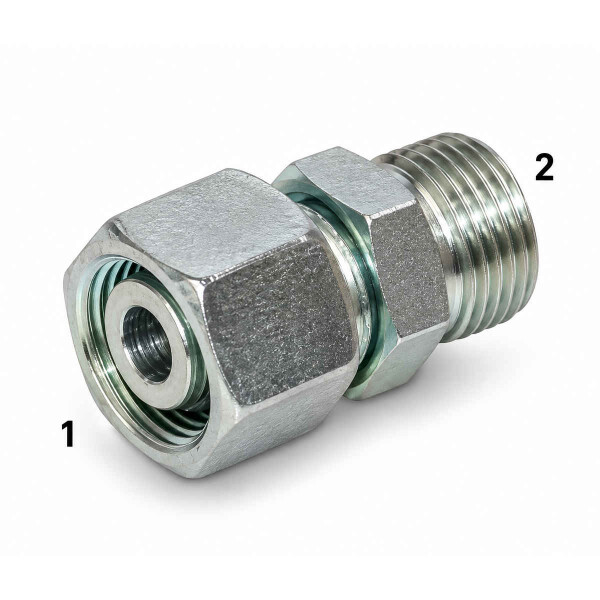

KOVO-L metrisch leicht ist im Bild beziffert die Überwurfseite ist mit einer 1 gekennzeichnet und das Außengewinde mit einer 2 gekennzeichnet

GVB-DKOL10-CEL12

Artikelnummer: 40420010509
Kategorie: Verbinder
Hersteller: Weisenburger Pro-Parts UG

Merkmal	Wert
Werkstoff:	Stahl, verzinkt
Bauform:	Gerade
Norm:	DIN EN ISO 8434-1 / DIN 2353
Anschlussgewinde DK:	M16 × 1,5 (L10)
Anschlussgewinde DK in mm Ø:	14,38 mm
Konus Überwurfmutter:	24° Außenkonus
Rohranschluss:	M18 × 1,5 (L12)
Rohr-Ø in mm:	12,00 mm
Konus Rohranschluss:	24° Innenkonus
Betriebsdruck:	315 bar

Ausführung

€ 13,81

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 1 - 2 Werktage (DE - Ausland abweichend)

Beschreibung
Bewertungen
Frage zum Artikel

Artikelnummer	Ausführung	Anschlussgewinde DK	Anschlussgewinde DK in mm Ø	Rohranschluss	Rohr-Ø in mm	Betriebsdruck
40420010501	GVB-DKOL06-CEL06	M12 × 1,5 (L06)	10,38 mm	M12 × 1,5 (L06)	6,00 mm	315 bar
40420010502	GVB-DKOL06-CEL08	M12 × 1,5 (L06)	10,38 mm	M14 × 1,5 (L08)	8,00 mm	315 bar
40420010503	GVB-DKOL06-CEL10	M12 × 1,5 (L06)	10,38 mm	M16 × 1,5 (L10)	10,00 mm	315 bar
40420010504	GVB-DKOL06-CEL12	M12 × 1,5 (L06)	10,38 mm	M18 × 1,5 (L12)	12,00 mm	315 bar
40420010505	GVB-DKOL08-CEL08	M14 × 1,5 (L08)	12,38 mm	M14 × 1,5 (L08)	8,00 mm	315 bar
40420010506	GVB-DKOL08-CEL10	M14 × 1,5 (L08)	12,38 mm	M16 × 1,5 (L10)	10,00 mm	315 bar
40420010507	GVB-DKOL08-CEL12	M14 × 1,5 (L08)	12,38 mm	M18 × 1,5 (L12)	12,00 mm	315 bar
40420010508	GVB-DKOL10-CEL10	M16 × 1,5 (L10)	14,38 mm	M16 × 1,5 (L10)	10,00 mm	315 bar
40420010509	GVB-DKOL10-CEL12	M16 × 1,5 (L10)	14,38 mm	M18 × 1,5 (L12)	12,00 mm	315 bar
40420010510	GVB-DKOL10-CEL15	M16 × 1,5 (L10)	14,38 mm	M22 × 1,5 (L15)	15,00 mm	315 bar
40420010511	GVB-DKOL12-CEL12	M18 × 1,5 (L12)	16,38 mm	M18 × 1,5 (L12)	12,00 mm	315 bar
40420010512	GVB-DKOL12-CEL15	M18 × 1,5 (L12)	16,38 mm	M22 × 1,5 (L15)	15,00 mm	315 bar
40420010513	GVB-DKOL12-CEL18	M18 × 1,5 (L12)	16,38 mm	M26 × 1,5 (L18)	18,00 mm	315 bar
40420010529	GVB-DKOL15-CEL12	M22 × 1,5 (L15)	20,38 mm	M18 × 1,5 (L12)	12,00 mm	315 bar
40420010514	GVB-DKOL15-CEL15	M22 × 1,5 (L15)	20,38 mm	M22 × 1,5 (L15)	15,00 mm	315 bar
40420010515	GVB-DKOL15-CEL18	M22 × 1,5 (L15)	20,38 mm	M26 × 1,5 (L18)	18,00 mm	315 bar
40420010516	GVB-DKOL15-CEL22	M22 × 1,5 (L15)	20,38 mm	M30 × 2 (L22)	22,00 mm	315 bar
40420010517	GVB-DKOL18-CEL18	M26 × 1,5 (L18)	24,38 mm	M26 × 1,5 (L18)	18,00 mm	315 bar
40420010518	GVB-DKOL18-CEL22	M26 × 1,5 (L18)	24,38 mm	M30 × 2 (L22)	22,00 mm	160 bar
40420010519	GVB-DKOL18-CEL28	M26 × 1,5 (L18)	24,38 mm	M36 × 2 (L28)	28,00 mm	160 bar
40420010520	GVB-DKOL22-CEL22	M30 × 2 (L22)	27,84 mm	M30 × 2 (L22)	22,00 mm	160 bar
40420010521	GVB-DKOL22-CEL28	M30 × 2 (L22)	27,84 mm	M36 × 2 (L28)	28,00 mm	160 bar
40420010522	GVB-DKOL22-CEL35	M30 × 2 (L22)	27,84 mm	M45 × 2 (L35)	35,00 mm	160 bar
40420010523	GVB-DKOL28-CEL28	M36 × 2 (L28)	33,84 mm	M36 × 2 (L28)	28,00 mm	160 bar
40420010524	GVB-DKOL28-CEL35	M36 × 2 (L28)	33,84 mm	M45 × 2 (L35)	35,00 mm	160 bar
40420010525	GVB-DKOL28-CEL42	M36 × 2 (L28)	33,84 mm	M52 × 2 (L42)	42,00 mm	160 bar
40420010526	GVB-DKOL35-CEL35	M45 × 2 (L35)	42,84 mm	M45 × 2 (L35)	35,00 mm	160 bar
40420010527	GVB-DKOL35-CEL42	M45 × 2 (L35)	42,84 mm	M52 × 2 (L42)	42,00 mm	160 bar
40420010528	GVB-DKOL42-CEL42	M52 × 2 (L42)	49,84 mm	M52 × 2 (L42)	42,00 mm	160 bar
