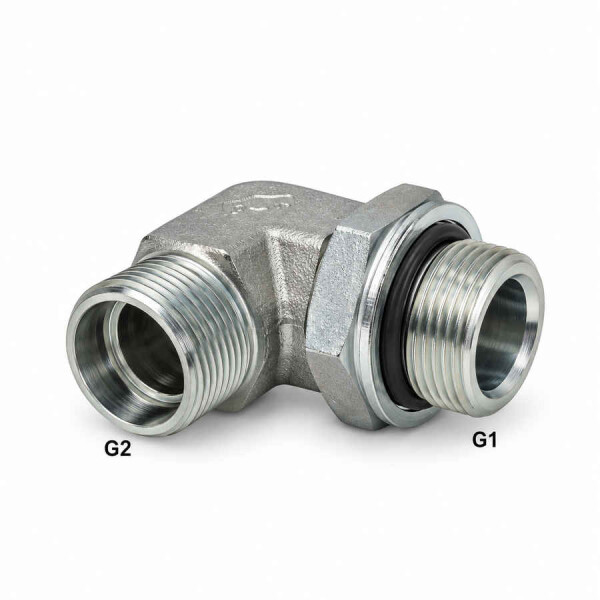

Einsellbare Winkelverschraubung im 90 grad Winkel mit metrischem Gewinde G2 und zölligem Einschraubgewinde G1

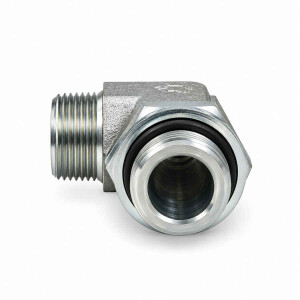

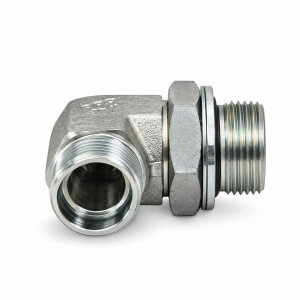

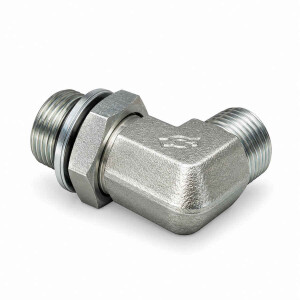

Einstellbare Winkel- Einschraubverschraubung XEW90E-CEL-G KM metrisch leicht mit BSPP Einschraubgewinde

Einstellbare Winkel- Einschraubverschraubung XEW90E-CEL-G KM metrisch leicht mit BSPP Einschraubgewinde

Artikelnummer: 40420101120
Kategorie: Einstellbare Winkel- Einschraubverschraubung
Hersteller: Weisenburger Pro-Parts UG

Merkmal	Wert
Ausführung	XEW90E-CEL06-G1/8"KM bis XEW90E-CEL42-G1.1/2"KM
Werkstoff:	Stahl, verzinkt
Bauform:	90°
Norm:	DIN EN ISO 8434-1 / DIN 2353
Rohranschluss:	M12 × 1,5 (L06) bis M52 × 2 (L42)
Rohr-Ø in mm:	6,00 mm bis 42,00 mm
Konus Rohranschluss:	24° Innenkonus
Einschraubgewinde:	G1/8"-28 BSPP, zylindrisch bis G1.1/2"-11 BSPP, zylindrisch
Einschraubgewinde in mm Ø:	9,73 mm bis 47,80 mm
Betriebsdruck:	315 bar bis 160 bar

Ausführung

€ 0,00

inkl. 19% USt. , zzgl.

Sofort verfügbar

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Beschreibung
Bewertungen
Frage zum Artikel

Artikelnummer	Ausführung	Werkstoff	Rohranschluss	Rohr-Ø in mm	Einschraubgewinde	Einschraubgewinde in mm Ø	Betriebsdruck
40420101121	XEW90E-CEL06-G1/8"KM	Stahl, verzinkt	M12 × 1,5 (L06)	6,00 mm	G1/8"-28 BSPP, zylindrisch	9,73 mm	315 bar
40420101122	XEW90E-CEL06-G1/4"KM	Stahl, verzinkt	M12 × 1,5 (L06)	6,00 mm	G1/4"-19 BSPP, zylindrisch	13,16 mm	315 bar
40420101123	XEW90E-CEL08-G1/8"KM	Stahl, verzinkt	M14 × 1,5 (L08)	8,00 mm	G1/8"-28 BSPP, zylindrisch	9,73 mm	315 bar
40420101124	XEW90E-CEL08-G1/4"KM	Stahl, verzinkt	M14 × 1,5 (L08)	8,00 mm	G1/4"-19 BSPP, zylindrisch	13,16 mm	315 bar
40420101125	XEW90E-CEL08-G3/8"KM	Stahl, verzinkt	M14 × 1,5 (L08)	8,00 mm	G3/8"-19 BSPP, zylindrisch	16,66 mm	315 bar
40420101126	XEW90E-CEL08-G1/2"KM	Stahl, verzinkt	M14 × 1,5 (L08)	8,00 mm	G1/2"-14 BSPP, zylindrisch	20,96 mm	315 bar
40420101127	XEW90E-CEL10-G1/4"KM	Stahl, verzinkt	M16 × 1,5 (L10)	10,00 mm	G1/4"-19 BSPP, zylindrisch	13,16 mm	315 bar
40420101128	XEW90E-CEL10-G3/8"KM	Stahl, verzinkt	M16 × 1,5 (L10)	10,00 mm	G3/8"-19 BSPP, zylindrisch	16,66 mm	315 bar
40420101129	XEW90E-CEL12-G1/4"KM	Stahl, verzinkt	M18 × 1,5 (L12)	12,00 mm	G1/4"-19 BSPP, zylindrisch	13,16 mm	250 bar
40420101130	XEW90E-CEL12-G3/8"KM	Stahl, verzinkt	M18 × 1,5 (L12)	12,00 mm	G3/8"-19 BSPP, zylindrisch	16,66 mm	250 bar
40420101131	XEW90E-CEL12-G1/2"KM	Stahl, verzinkt	M18 × 1,5 (L12)	12,00 mm	G1/2"-14 BSPP, zylindrisch	20,96 mm	250 bar
40420101132	XEW90E-CEL12-G3/4"KM	Stahl, verzinkt	M18 × 1,5 (L12)	12,00 mm	G3/4"-14 BSPP, zylindrisch	26,44 mm	250 bar
40420101133	XEW90E-CEL15-G1/4"KM	Stahl, verzinkt	M22 × 1,5 (L15)	15,00 mm	G1/4"-19 BSPP, zylindrisch	13,16 mm	250 bar
40420101134	XEW90E-CEL15-G3/8"KM	Stahl, verzinkt	M22 × 1,5 (L15)	15,00 mm	G3/8"-19 BSPP, zylindrisch	16,66 mm	250 bar
40420101135	XEW90E-CEL15-G1/2"KM	Stahl, verzinkt	M22 × 1,5 (L15)	15,00 mm	G1/2"-14 BSPP, zylindrisch	20,96 mm	250 bar
40420101136	XEW90E-CEL15-G3/4"KM	Stahl, verzinkt	M22 × 1,5 (L15)	15,00 mm	G3/4"-14 BSPP, zylindrisch	26,44 mm	250 bar
40420101137	XEW90E-CEL18-G1/4"KM	Stahl, verzinkt	M26 × 1,5 (L18)	18,00 mm	G1/4"-19 BSPP, zylindrisch	13,16 mm	250 bar
40420101138	XEW90E-CEL18-G1/2"KM	Stahl, verzinkt	M26 × 1,5 (L18)	18,00 mm	G1/2"-14 BSPP, zylindrisch	20,96 mm	250 bar
40420101139	XEW90E-CEL18-G3/4"KM	Stahl, verzinkt	M26 × 1,5 (L18)	18,00 mm	G3/4"-14 BSPP, zylindrisch	26,44 mm	250 bar
40420101140	XEW90E-CEL22-G1/2"KM	Stahl, verzinkt	M30 × 2 (L22)	22,00 mm	G1/2"-14 BSPP, zylindrisch	20,96 mm	160 bar
40420101141	XEW90E-CEL22-G3/4"KM	Stahl, verzinkt	M30 × 2 (L22)	22,00 mm	G3/4"-14 BSPP, zylindrisch	26,44 mm	160 bar
40420101142	XEW90E-CEL22-G1"KM	Stahl, verzinkt	M30 × 2 (L22)	22,00 mm	G1"-11 BSPP, zylindrisch	33,25 mm	160 bar
40420101143	XEW90E-CEL28-G1/2"KM	Stahl, verzinkt	M36 × 2 (L28)	28,00 mm	G1/2"-14 BSPP, zylindrisch	20,96 mm	160 bar
40420101144	XEW90E-CEL28-G1"KM	Stahl, verzinkt	M36 × 2 (L28)	28,00 mm	G1"-11 BSPP, zylindrisch	33,25 mm	160 bar
40420101145	XEW90E-CEL28-G1.1/4"KM	Stahl, verzinkt	M36 × 2 (L28)	28,00 mm	G1.1/4"-11 BSPP, zylindrisch	41,91 mm	160 bar
40420101146	XEW90E-CEL35-G1"KM	Stahl, verzinkt	M45 × 2 (L35)	35,00 mm	G1"-11 BSPP, zylindrisch	33,25 mm	160 bar
40420101147	XEW90E-CEL35-G1.1/4"KM	Stahl, verzinkt	M45 × 2 (L35)	35,00 mm	G1.1/4"-11 BSPP, zylindrisch	41,91 mm	160 bar
40420101148	XEW90E-CEL42-G1.1/2"KM	Stahl, verzinkt	M52 × 2 (L42)	42,00 mm	G1.1/2"-11 BSPP, zylindrisch	47,80 mm	160 bar
