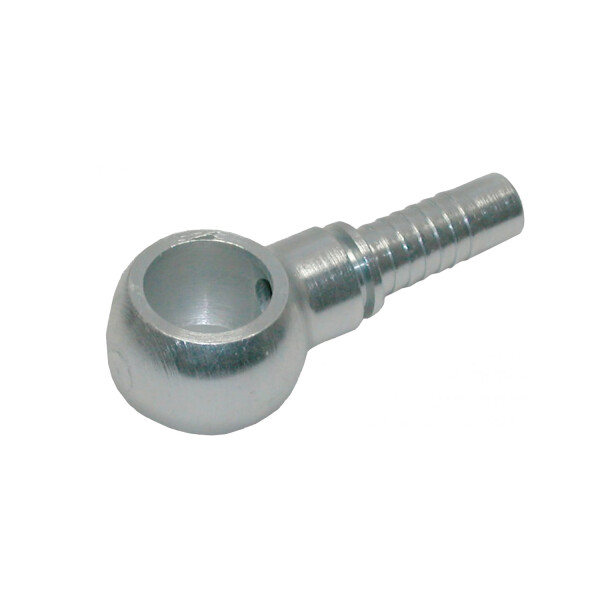

Ringauge RN metrisch mit Ringöse wird diagonal nach links liegend dargestellt

Technische Zeichnung eines Ringnippels mit Ringöse mit den Abmaßen L H S ID

RN05 M14x1,5

SKU: 20340014303
Category: Metric Banjo

Ringauge RN metrisch
Werkstoff:		Stahl
Ausführung:		RN05 M14x1,5
DN:		5
Size:		3
Insh:		3/16"
für Hohlschraube:		M14x1,5
Innen- Ø mm:		14,2mm
Betriebsdruck:		200 bar
Abmessung H mm:		22,6mm
Abmessung L mm:		47,6mm
Abmessung S mm:		14mm

Ausführung

€ 12,20

incl. 19% VAT , plus (DHL Standardversand)

Available immediately
Delivery time: 2 - 3 Workdays (DE - int. shipments may differ)

Artikelnummer:	Ausführung:	DN:	Size:	Insh:	für Hohlschraube:	Innen- Ø mm:	Betriebsdruck:	Abmessung H mm:	Abmessung L mm:
20340014301	RN05 M10x1	5	3	3/16"	M10x1	10,2mm	200 bar	20mm	45mm
20340014302	RN05 M12x1,5	5	3	3/16"	M12x1,5	12,1mm	200 bar	21,1mm	46,1mm
20340014303	RN05 M14x1,5	5	3	3/16"	M14x1,5	14,2mm	200 bar	22,6mm	47,6mm
20340014304	RN06 M10x1	6	4	1/4"	M10x1	10,2mm	200 bar	23mm	51mm
20340014305	RN06 M12x1,5	6	4	1/4"	M12x1,5	12,1mm	200 bar	23mm	51mm
20340014306	RN06 M14x1,5	6	4	1/4"	M14x1,5	14,2mm	200 bar	23mm	51mm
20340014307	RN06 M16x1,5	6	4	1/4"	M16x1,5	16,2mm	200 bar	26,5mm	54,5mm
20340014308	RN06 M18x1,5	6	4	1/4"	M18x1,5	18,2mm	200 bar	28,5mm	56,5mm
20340014309	RN08 M12x1,5	8	5	5/16"	M12x1,5	12,1mm	200 bar	23,5mm	51,5mm
20340014310	RN08 M14x1,5	8	5	5/16"	M14x1,5	14,2mm	200 bar	24mm	52mm
20340014311	RN08 M16x1,5	8	5	5/16"	M16x1,5	16,2mm	200 bar	26,5mm	54,5mm
20340014312	RN08 M18x1,5	8	5	5/16"	M18x1,5	18,2mm	200 bar	28,5mm	56,5mm
20340014313	RN08 M20x1,5	8	5	5/16"	M20x1,5	20,2mm	200 bar	30mm	58mm
20340014314	RN08 M22x1,5	8	5	5/16"	M22x1,5	22,2mm	200 bar	30mm	58mm
20340014315	RN10 M14x1,5	10	6	3/8"	M14x1,5	14,2mm	200 bar	24mm	54,5mm
20340014316	RN10 M16x1,5	10	6	3/8"	M16x1,5	16,2mm	200 bar	24mm	54,5mm
20340014317	RN10 M18x1,5	10	6	3/8"	M18x1,5	18,2mm	200 bar	27mm	57,5mm
20340014318	RN10 M20x1,5	10	6	3/8"	M20x1,5	20,2mm	200 bar	32mm	62,5mm
20340014319	RN10 M22x1,5	10	6	3/8"	M22x1,5	22,2mm	200 bar	32mm	62,5mm
20340014320	RN12 M18x1,5	12	8	1/2"	M18x1,5	18,2mm	200 bar	28,1mm	61,1mm
20340014321	RN12 M20x1,5	12	8	1/2"	M20x1,5	20,2mm	200 bar	28,5mm	61,5mm
20340014322	RN12 M22x1,5	12	8	1/2"	M22x1,5	22,2mm	200 bar	28,5mm	61,5mm
20340014323	RN12 M26x1,5	12	8	1/2"	M26x1,5	26,5mm	200 bar	39mm	72mm
20340014324	RN16 M22x1,5	16	10	5/8"	M22x1,5	22,2mm	200 bar	27,2mm	63mm
20340014325	RN16 M26x1,5	16	10	5/8"	M26x1,5	26,5mm	200 bar	34,7mm	70,5mm
20340014326	RN19 M26x1,5	19	12	3/4"	M26x1,5	26,5mm	200 bar	37,5mm	78mm
20340014327	RN19 M30x1,5	19	12	3/4"	M30x1,5	30,2mm	200 bar	41,5mm	82mm
20340014328	RN25 M30x1,5	25	16	1"	M30x1,5	30,2mm	200 bar	43mm	94mm
