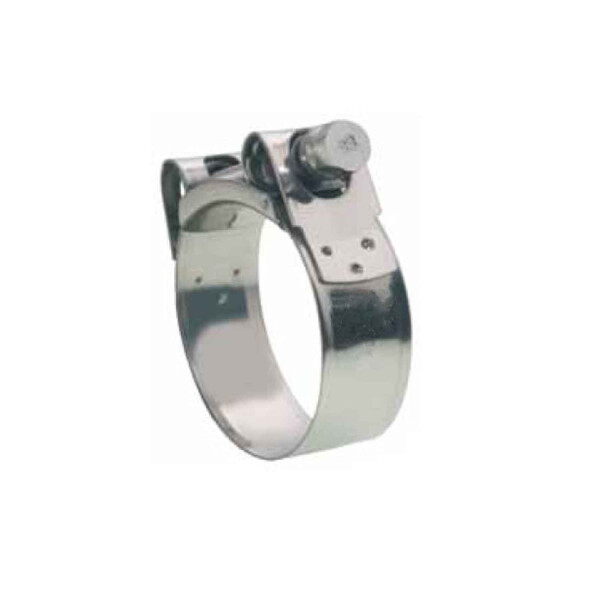

Gelenkbolzenschellen aus verzinktem Stahl

Technische Zeichnung einer Gelenkbolzenschelle

GBSW2 25-27mm

SKU: 030420200405
Category: W2

Gelenkbolzenschellen GBSW2 mit Spannbereich von 17mm bis 408mm
Werkstoff:		Edelstahl X60Cr17
Ausführung:		GBSW2 25-27mm
Spannbereich:		25mm bis 27mm
R:		M6
E in mm:		8mm
A in mm:		18mm +02
B in mm:		20mm
Max. Anzugdrehmoment in Nm:		10Nm
Betriebsdruck:		45 Bar

Ausführung

€ 2,52

incl. 19% VAT , plus (DHL Standardversand)

Available immediately
Delivery time: 1 - 2 Workdays (DE - int. shipments may differ)

Artikelnummer:	Ausführung:	Spannbereich:	R:	E in mm:	A in mm:	B in mm:	Max. Anzugdrehmoment in Nm:	Betriebsdruck:
030420200401	GBSW2 17-19mm	17mm bis 19mm	M6	8mm	18mm +02	20mm	10Nm	45 Bar
030420200402	GBSW2 19-21mm	19mm bis 21mm	M6	8mm	18mm +02	19,8mm	10Nm	45 Bar
030420200403	GBSW2 21-23mm	21mm bis 23mm	M6	8mm	18mm +02	20mm	10Nm	45 Bar
030420200404	GBSW2 23-25mm	23mm bis 25mm	M6	8mm	18mm +02	19,8mm	10Nm	45 Bar
030420200405	GBSW2 25-27mm	25mm bis 27mm	M6	8mm	18mm +02	20mm	10Nm	45 Bar
030420200406	GBSW2 27-29mm	27mm bis 29mm	M6	8mm	18mm +02	19,8mm	10Nm	45 Bar
030420200407	GBSW2 29-31mm	29mm bis 31mm	M7	10mm	20mm +03	22mm	13Nm	40 Bar
030420200408	GBSW2 31-34mm	31mm bis 34mm	M7	10mm	20mm +03	22mm	13Nm	40 Bar
030420200409	GBSW2 34-37mm	34mm bis 37mm	M7	10mm	20mm +03	22mm	13Nm	40 Bar
030420200410	GBSW2 37-40mm	37mm bis 40mm	M7	10mm	20mm +03	22mm	13Nm	40 Bar
030420200411	GBSW2 40-43mm	40mm bis 43mm	M7	10mm	20mm +03	22mm	13Nm	40 Bar
030420200412	GBSW2 43-47mm	43mm bis 47mm	M7	10mm	20mm +03	22mm	16Nm	36 Bar
030420200413	GBSW2 47-51mm	47mm bis 51mm	M7	10mm	20mm +03	22mm	16Nm	36 Bar
030420200414	GBSW2 51-55mm	51mm bis 55mm	M7	10mm	20mm +03	22mm	16Nm	36 Bar
030420200415	GBSW2 55-59mm	55mm bis 59mm	M7	10mm	20mm +03	22mm	16Nm	36 Bar
030420200416	GBSW2 59-63mm	59mm bis 63mm	M7	10mm	20mm +03	22mm	16Nm	36 Bar
030420200417	GBSW2 63-68mm	63mm bis 68mm	M7	10mm	20mm +03	22mm	16Nm	36 Bar
030420200418	GBSW2 68-73mm	68mm bis 73mm	M8	13mm	25mm+ 04	27,5mm	30Nm	28 Bar
030420200419	GBSW2 73-79mm	73mm bis 79mm	M8	13mm	25mm+ 04	28mm	30Nm	28 Bar
030420200420	GBSW2 79-85mm	79mm bis 85mm	M8	13mm	25mm+ 04	27,5mm	30Nm	28 Bar
030420200421	GBSW2 85-91mm	85mm bis 91mm	M8	13mm	25mm+ 04	27,5mm	30Nm	20 Bar
030420200422	GBSW2 91-97mm	91mm bis 97mm	M8	13mm	25mm+ 04	27,5mm	30Nm	20 Bar
030420200423	GBSW2 97-104mm	97mm bis 104mm	M8	13mm	25mm+ 04	27,5mm	30Nm	20 Bar
030420200424	GBSW2 104-112mm	104mm bis 112mm	M8	13mm	25mm+ 04	27,5mm	30Nm	12 Bar
030420200425	GBSW2 112-121mm	112mm bis 121mm	M8	13mm	25mm+ 04	27,5mm	30Nm	12 Bar
030420200426	GBSW2 121-130mm	121mm bis 130mm	M8	13mm	25mm+ 04	27,5mm	30Nm	12 Bar
030420200427	GBSW2 130-140mm	130mm bis 140mm	M10	15mm	28mm+ 04	31mm	45Nm	9 Bar
030420200428	GBSW2 140-150mm	140mm bis 150mm	M10	15mm	28mm+ 04	31mm	45Nm	9 Bar
030420200429	GBSW2 150-162mm	150mm bis 162mm	M10	15mm	28mm+ 04	31mm	45Nm	9 Bar
030420200430	GBSW2 162-174mm	162mm bis 174mm	M10	15mm	28mm+ 04	31mm	45Nm	6 bar
030420200431	GBSW2 174-187mm	174mm bis 187mm	M10	15mm	28mm+ 04	31mm	45Nm	6 bar
030420200432	GBSW2 187-200mm	187mm bis 200mm	M10	15mm	28mm+ 04	31mm	45Nm	6 bar
030420200433	GBSW2 200-213mm	200mm bis 213mm	M10	15mm	28mm+ 04	31mm	45Nm	3 Bar
030420200434	GBSW2 213-226mm	213mm bis 226mm	M10	15mm	28mm+ 04	31mm	45Nm	3 Bar
030420200435	GBSW2 226-239mm	226mm bis 239mm	M10	15mm	28mm+ 04	31mm	45Nm	3 Bar
030420200436	GBSW2 239-252mm	239mm bis 252mm	M10	15mm	28mm+ 04	31mm	45Nm	3 Bar
030420200437	GBSW2 252-265mm	252mm bis 265mm	M10	15mm	28mm+ 04	31mm	45Nm	3 Bar
030420200438	GBSW2 265-278mm	265mm bis 278mm	M10	15mm	28mm+ 04	31mm	45Nm	3 Bar
030420200439	GBSW2 278-291mm	278mm bis 291mm	M10	15mm	28mm+ 04	31mm	45Nm	3 Bar
030420200440	GBSW2 291-304mm	291mm bis 304mm	M10	15mm	28mm+ 04	31mm	45Nm	3 Bar
030420200441	GBSW2 304-317mm	304mm bis 317mm	M10	15mm	28mm+ 04	31mm	45Nm	3 Bar
030420200442	GBSW2 317-330mm	317mm bis 330mm	M10	15mm	28mm+ 04	31mm	45Nm	3 Bar
030420200443	GBSW2 330-343mm	330mm bis 343mm	M10	15mm	28mm+ 04	31mm	45Nm	3 Bar
030420200444	GBSW2 343-356mm	343mm bis 356mm	M10	15mm	28mm+ 04	31mm	45Nm	3 Bar
030420200445	GBSW2 356-369mm	356mm bis 369mm	M10	15mm	28mm+ 04	31mm	45Nm	3 Bar
030420200446	GBSW2 369-382mm	369mm bis 382mm	M10	15mm	28mm+ 04	31mm	45Nm	3 Bar
030420200447	GBSW2 382-395mm	382mm bis 395mm	M10	15mm	28mm+ 04	31mm	45Nm	3 Bar
030420200448	GBSW2 395-408mm	395mm bis 408mm	M10	15mm	28mm+ 04	31mm	45Nm	3 Bar
