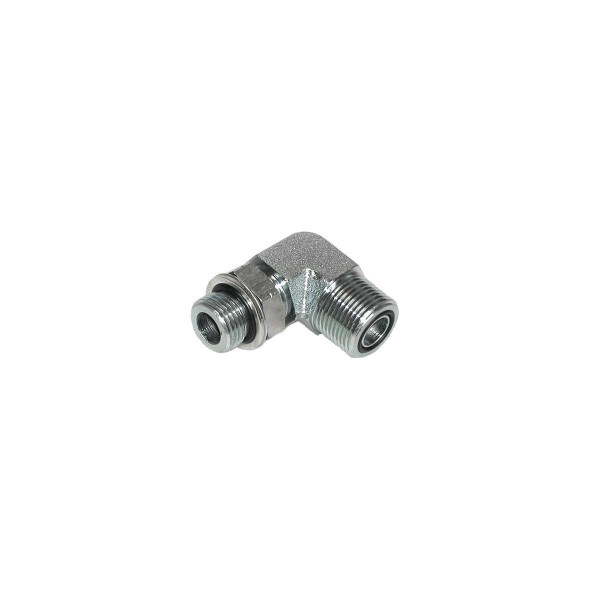

Einstellbare Winkel Einschraubverschraubung im 90 Grad Winkel hat zur linkel Seite ein BSPP zylindrisches Einschraubgewinde und zur rechten Seite ein ORFS Anschlussgewinde mit einem O-Ring in der Nut

Einstellbare Winkel-Einschraubverschraubung WE90°-OG ORFS mit BSPP zylindrischem Einschraubgewinde

SKU: 20340016250
Category: Adjustable angle screw-in fittings

Einstellbare Winkel-Einschraubverschraubung WE90°-OG ORFS mit BSPP zylindrischem Einschraubgewinde
Werkstoff:		Stahl
Ausführung:		WE90°-OG
Anschlussgewinde:		9/16"-18 UNF bis 2"- 12 UN
Anschlussgewinde in mm Ø:		14,25mm bis 50,70mm
Einschraubgewinde:		BSPP, zylindrisch G1/8"-28 bis G1.1/2"-11
Außengewinde in mm Ø:		9,73mm bis 47,80mm
Betriebsdruck:		180-250 bar
Dichtform:		Kammerring O-Ring

Ausführung

€ 0,00

incl. 19% VAT , plus (DHL Standardversand)

Available immediately

This item has variations. Please select the requested variation.

Artikelnummer:	Ausführung:	Anschlussgewinde:	Anschlussgewinde in mm Ø:	Einschraubgewinde:	Außengewinde in mm Ø:	Betriebsdruck:
20340016251	WE90° O9/16 G1/8"	9/16"-18 UNF	14,25mm	BSPP, zylindrisch G1/8"-28	9,73mm	250 bar
20340016252	WE90° O9/16 G1/4"	9/16"-18 UNF	14,25mm	BSPP, zylindrisch G1/4"-19	13,16mm	250 bar
20340016253	WE90° O9/16 G3/8"	9/16"-18 UNF	14,25mm	BSPP, zylindrisch G3/8"-19	16,66mm	250 bar
20340016254	WE90° O9/16 G1/2"	9/16"-18 UNF	14,25mm	BSPP, zylindrisch G1/2"-14	20,96mm	250 bar
20340016255	WE90° O11/16 G1/8"	11/16"-16 UN	17,40mm	BSPP, zylindrisch G1/8"-28	9,73mm	250 bar
20340016256	WE90° O11/16 G1/4"	11/16"-16 UN	17,40mm	BSPP, zylindrisch G1/4"-19	13,16mm	250 bar
20340016257	WE90° O11/16 G3/8"	11/16"-16 UN	17,40mm	BSPP, zylindrisch G3/8"-19	16,66mm	250 bar
20340016258	WE90° O11/16 G1/2"	11/16"-16 UN	17,40mm	BSPP, zylindrisch G1/2"-14	20,96mm	250 bar
20340016259	WE90° O13/16 G1/4"	13/16"-16 UN	20,50mm	BSPP, zylindrisch G1/4"-19	13,16mm	250 bar
20340016260	WE90° O13/16 G3/8"	13/16"-16 UN	20,50mm	BSPP, zylindrisch G3/8"-19	16,66mm	250 bar
20340016261	WE90° O13/16 G1/2"	13/16"-16 UN	20,50mm	BSPP, zylindrisch G1/2"-14	20,96mm	250 bar
20340016262	WE90° O13/16 G3/4"	13/16"-16 UN	20,50mm	BSPP, zylindrisch G3/4"-14	26,44mm	250 bar
20340016263	WE90° O13/16 G1"	13/16"-16 UN	20,50mm	BSPP, zylindrisch G1"-11	33,25mm	250 bar
20340016264	WE90° O1 G3/8"	1"-14 UNS	25,30mm	BSPP, zylindrisch G3/8"-19	16,66mm	250 bar
20340016265	WE90° O1 G1/2"	1"-14 UNS	25,30mm	BSPP, zylindrisch G1/2"-14	20,96mm	250 bar
20340016266	WE90° O1 G5/8"	1"-14 UNS	25,30mm	BSPP, zylindrisch G5/8"-14	22,91mm	250 bar
20340016267	WE90° O1 G3/4"	1"-14 UNS	25,30mm	BSPP, zylindrisch G3/4"-14	26,44mm	250 bar
20340016268	WE90° O1 G1"	1"-14 UNS	25,30mm	BSPP, zylindrisch G1"-11	33,25mm	250 bar
20340016269	WE90° O1.3/16 G1/2"	1.3/16"-12 UN	30,10mm	BSPP, zylindrisch G1/2"-14	20,96mm	250 bar
20340016270	WE90° O1.3/16 G3/4"	1.3/16"-12 UN	30,10mm	BSPP, zylindrisch G3/4"-14	26,44mm	250 bar
20340016271	WE90° O1.3/16 G1"	1.3/16"-12 UN	30,10mm	BSPP, zylindrisch G1"-11	33,25mm	250 bar
20340016272	WE90° O1.7/16 G1/2"	1.7/16"-12 UN	36,40mm	BSPP, zylindrisch G1/2"-14	20,96mm	250 bar
20340016273	WE90° O1.7/16 G3/4"	1.7/16"-12 UN	36,40mm	BSPP, zylindrisch G3/4"-14	26,44mm	250 bar
20340016274	WE90° O1.7/16 G1"	1.7/16"-12 UN	36,40mm	BSPP, zylindrisch G1"-11	33,25mm	250 bar
20340016275	WE90° O1.7/16 G1.1/4"	1.7/16"-12 UN	36,40mm	BSPP, zylindrisch G1.1/4"-11	41,91mm	210 bar
20340016276	WE90° O1.11/16 G1"	1.11/16"-12 UN	42,80mm	BSPP, zylindrisch G1"-11	33,25mm	250 bar
20340016277	WE90° O1.11/16 G1.1/4"	1.11/16"-12 UN	42,80mm	BSPP, zylindrisch G1.1/4"-11	41,91mm	210 bar
20340016278	WE90° O1.11/16 G1.1/2"	1.11/16"-12 UN	42,80mm	BSPP, zylindrisch G1.1/2"-11	47,80mm	210 bar
20340016279	WE90° O2 G1.1/4"	2"- 12 UN	50,70mm	BSPP, zylindrisch G1.1/4"-11	41,91mm	210 bar
20340016280	WE90° O2 G1.1/2"	2"- 12 UN	50,70mm	BSPP, zylindrisch G1.1/2"-11	47,80mm	180 bar
