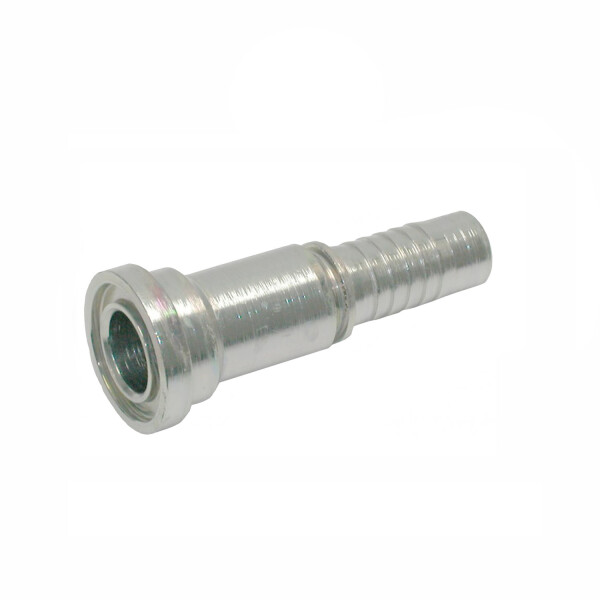

SAE Flanschnippel mit 3000PSI mit geradem Schlauchnippelanschluss wird nach links liegend dargestellt

SAE Flanschnippel mit 3000PSI mit geradem Schlauchnippelanschluss wird nach links liegend dargestellt

Technischezeichnung eine SAE Flanschnippels mit geradem Schlauchnippelanschluss mit den Abmaßen H L und Durchmessersymbol

Pressnippel SAE Flansch 3.000 PSI SFL gerade leichte Baureihe

SKU: 20340013600
Category: Straight

SAE Flansch 3.000 PSI SFL gerade leichte Baureihe
Werkstoff:		Stahl
Ausführung:		PN SFL
DN:		10 bis 76
Size:		06 bis 48
Inch:		3/8" bis 3"
Flansch:		1/2" bis 3"
Ø mm:		30,2mm bis 101,6mm
Betriebsdruck:		50-350 bar
Abmessung H mm:		36mm bis 92mm
Abmessung L mm:		77mm bis 153,5mm

Ausführung

from

€ 20,78

incl. 19% VAT , plus (DHL Standardversand)

Available immediately

This item has variations. Please select the requested variation.

Artikelnummer:	Ausführung:	DN:	Size:	Inch:	Flansch:	Ø mm:	Betriebsdruck:	Abmessung H mm:	Abmessung L mm:
20340013601	PN10 SFL1/2"	10	6	3/8"	1/2"	30,2mm	350 bar	51mm	84mm
20340013602	PN12 SFL1/2"	12	8	1/2"	1/2"	30,2mm	350 bar	48,5mm	81,5mm
20340013603	PN12 SFL5/8"	12	8	1/2"	5/8"	34mm	350 bar	49,3mm	82,3mm
20340013604	PN12 SFL3/4"	12	8	1/2"	3/4"	38,1mm	350 bar	52,5mm	85,5mm
20340013605	PN16 SFL1/2"	16	10	5/8"	1/2"	30,2mm	350 bar	46,5mm	82,5mm
20340013606	PN16 SFL5/8"	16	10	5/8"	5/8"	34mm	350 bar	49,3mm	85,3mm
20340013607	PN16 SFL3/4"	16	10	5/8"	3/4"	38,1mm	350 bar	52,5mm	88,5mm
20340013608	PN19 SFL1/2"	19	12	3/4"	1/2"	30,2mm	350 bar	36mm	77mm
20340013609	PN19 SFL5/8"	19	12	3/4"	5/8"	34mm	350 bar	55mm	92mm
20340013610	PN19 SFL3/4"	19	12	3/4"	3/4"	38,1mm	350 bar	53,5mm	94,5mm
20340013611	PN19 SFL1"	19	12	3/4"	1"	44,5mm	350 bar	59,5mm	100,5mm
20340013612	PN25 SFL3/4"	25	16	1"	3/4"	38,1mm	280 bar	61mm	116mm
20340013613	PN25 SFL1"	25	16	1"	1"	44,5mm	280 bar	60,5mm	115,5mm
20340013614	PN25 SFL1.1/4"	25	16	1"	1.1/4"	50,8mm	280 bar	65mm	120mm
20340013615	PN31 SFL1"	31	20	1.1/4"	1"	44,5mm	210 bar	61mm	122mm
20340013616	PN31 SFL1.1/4"	31	20	1.1/4"	1.1/4"	50,8mm	210 bar	65,5mm	126,5mm
20340013617	PN31 SFL1.1/2"	31	20	1.1/4"	1.1/2"	60,3mm	210 bar	70mm	130mm
20340013618	PN38 SFL1.1/2"	38	24	1.1/2"	1.1/2"	60,3mm	185 bar	70,5mm	141mm
20340013619	PN38 SFL2"	38	24	1.1/2"	2"	71,4mm	185 bar	77,5mm	147,5mm
20340013620	PN51 SFL1.1/2"	51	32	2"	1.1/2"	60,3mm	170 bar	92mm	169mm
20340013621	PN51 SFL2"	51	32	2"	2"	71,4mm	170 bar	77mm	153mm
20340013622	PN51 SFL2.1/2"	51	32	2"	2.1/2"	84,1mm	170 bar	77,5mm	153,5mm
20340013623	PN63 SFL2.1/2"	63	40	2.1/2"	2.1/2"	84,1mm	69 bar	64,6mm	137mm
20340013624	PN76 SFL3"	76	48	3"	3"	101,6mm	50 bar	48mm	130mm
